สามจับไฮดรอลิก และ สี่จับไฮดรอลิก
สามจับ ไฮดรอลิก สี่จับ ไฮดรอลิก เลือกอย่างไรให้เหมาะกับงาน CNC

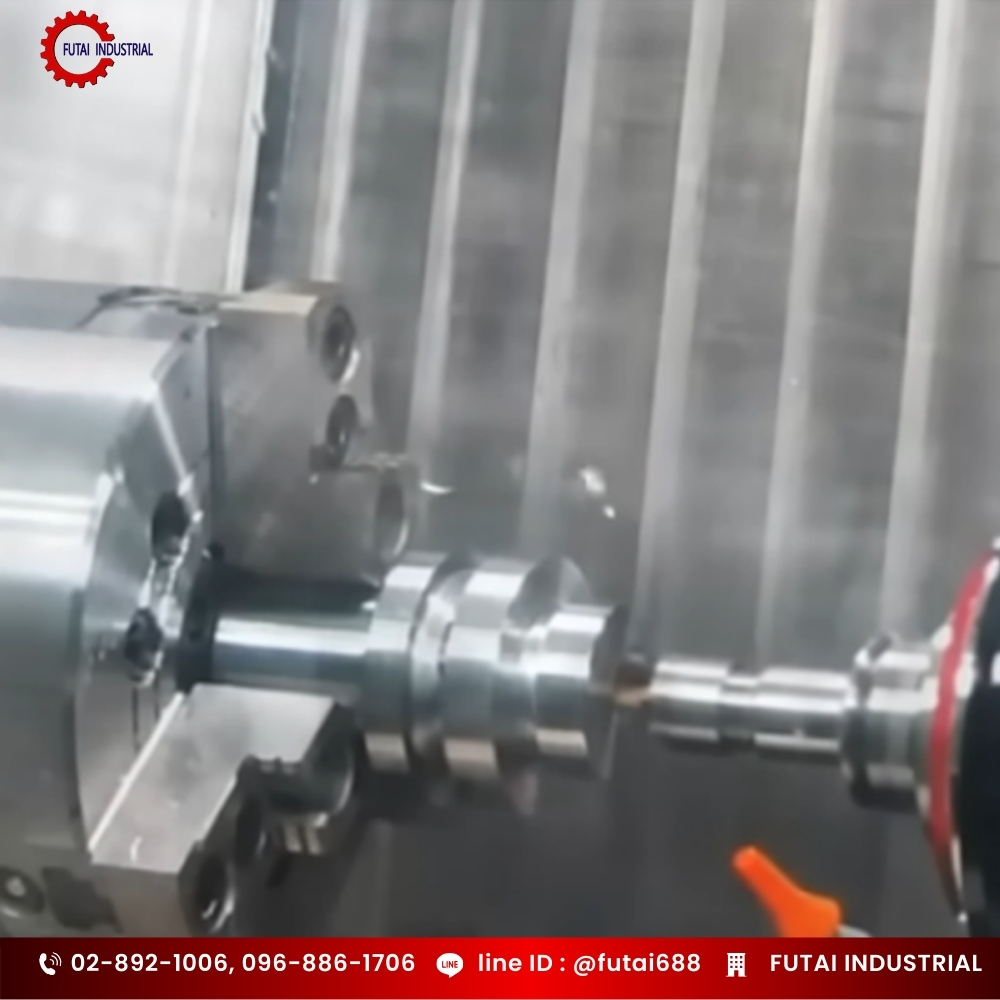

หัวจับไฮดรอลิก CNC อุปกรณ์สำคัญที่ช่วยยึดจับชิ้นงานให้แน่นและหมุนอย่างมั่นคงระหว่างการกลึง โดยหัวจับไฮดรอลิกที่นิยมที่สุดมีอยู่ 2 แบบ คือ สามจับ ไฮดรอลิค และ สี่จับ ไฮดรอลิค ซึ่งแต่ละประเภทมีความแตกต่างด้านโครงสร้าง ความแม่นยำ และการใช้งานที่เหมาะสมแตกต่างกันไป
สามจับ ไฮดรอลิค คืออะไร

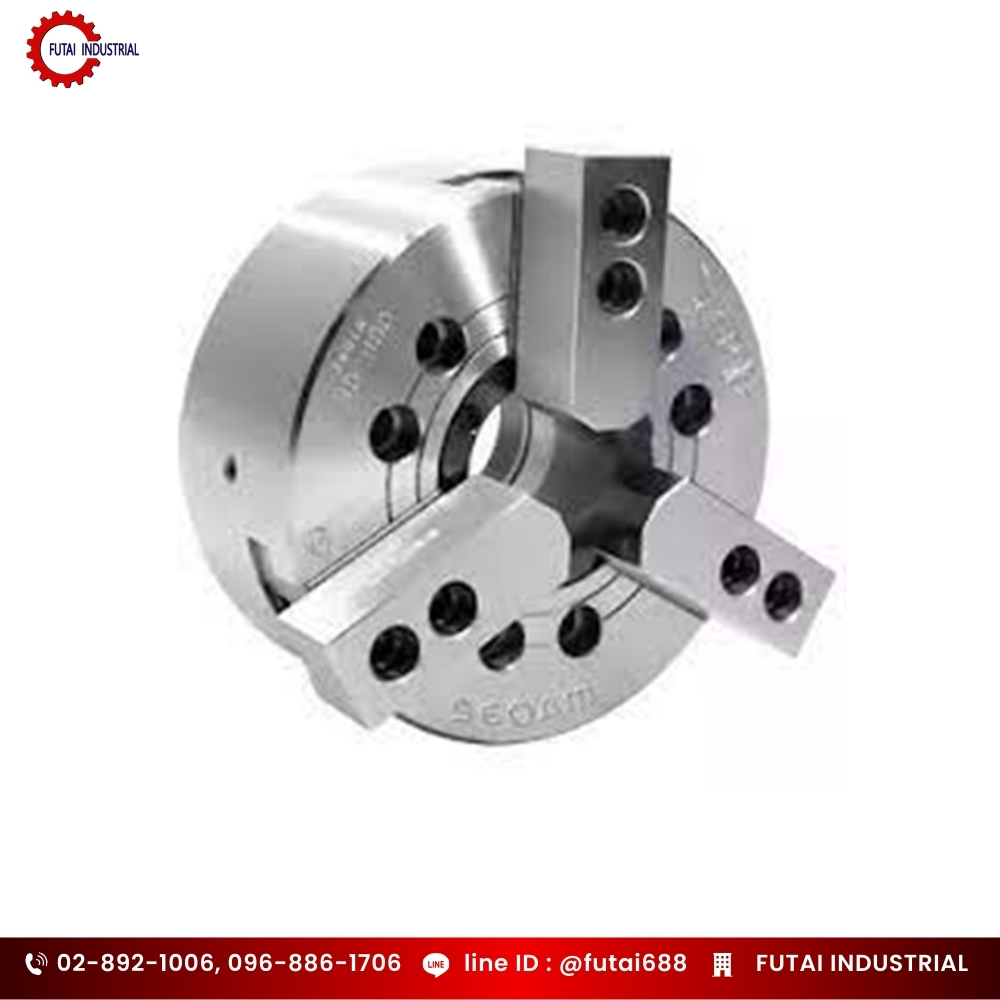

สามจับ ไฮดรอลิก (3-Jaw Hydraulic Chuck) คือหัวจับแบบ 3 ขา ที่ขาทั้งสามจะเคลื่อนที่พร้อมกันด้วยระบบไฮดรอลิก ทำให้จับชิ้นงานได้รวดเร็ว เที่ยงตรง และมีความสมดุลสูง เหมาะสำหรับงานที่ต้องการการหมุนรอบเร็วและความแม่นยำสูง
ประเภทของสามจับไฮดรอลิก
- หัวจับไฮดรอลิก 3 จับ รูทะลุ
เป็นหัวจับชนิดที่ออกแบบให้มี ช่องว่างตรงกลางหรือรูทะลุ (Through Hole) สำหรับป้อนชิ้นงานรูปทรงยาว เช่น เพลาหรือท่อ ผ่านแกนสปินเดิลด้านหลังเครื่องกลึง ทำให้สามารถทำงานแบบต่อเนื่อง (Bar Work) ได้สะดวก โดยเฉพาะใน CNC Lathe ที่มี Bar Feeder - หัวจับไฮดรอลิก 3 จับ รูตัน (3-Jaw Hydraulic Solid Chuck)
หัวจับชนิดที่ ไม่มีรูทะลุตรงกลาง หรือมี Through Hole ขนาดเล็กมาก เมื่อเทียบกับรุ่นรูทะลุ มีโครงสร้างที่แข็งแรงกว่า ให้แรงจับมากกว่า และรองรับงานที่ต้องการความแม่นยำสูงเป็นพิเศษ มักใช้ในงานที่ ไม่ต้องป้อนบาร์จากด้านหลังเครื่อง และชิ้นงานไม่ยาวจนต้องผ่านสปินเดิล เช่น ชิ้นงานแบบจาน (Disk), บูช, เฟือง, ปลอก ฯลฯ - บาร์จากด้านหลังเครื่อง และชิ้นงานไม่ยาวจนต้องผ่านสปินเดิล เช่น ชิ้นงานแบบจาน (Disk), บูช, เฟือง, ปลอก ฯลฯ
สี่จับ ไฮดรอลิค คืออะไร

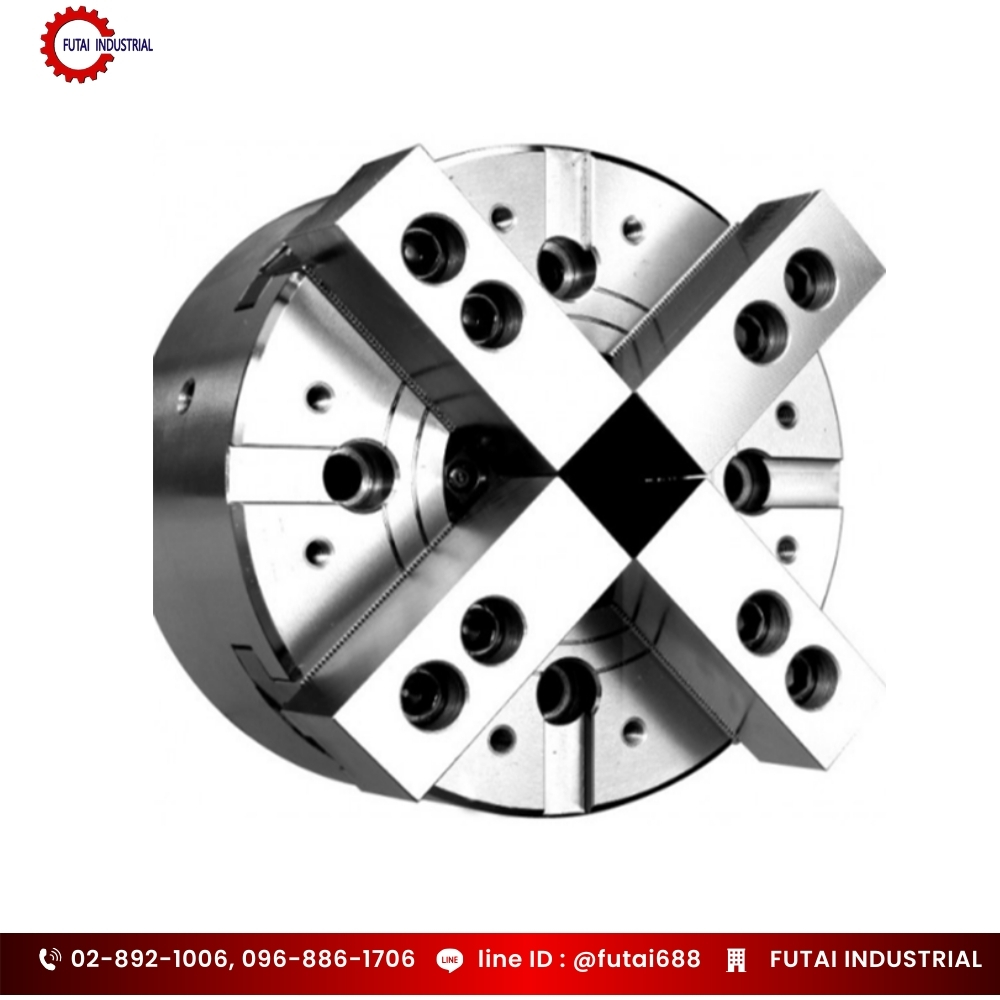

สี่จับ ไฮดรอลิก (4-Jaw Hydraulic Chuck) คือหัวจับที่มีขา 4 ขา โดยมีทั้งแบบขาเคลื่อนพร้อมกัน และแบบขาแยกอิสระ ซึ่งให้ความยืดหยุ่นสูง สามารถจับชิ้นงานทรงเหลี่ยม ทรงกลมไม่สมดุล หรือชิ้นงานรูปทรงพิเศษได้ดีกว่าแบบสามจับ
ประเภทของสี่จับไฮดรอลิก
- สี่จับไฮดรอลิก รูทะลุ 4-Jaw Hydraulic Jet-Through Chuck
เป็นหัวจับสำหรับงานกลึงที่มี ขากรรไกร 4 ตัว และมี รูทะลุ (Through Hole) กลางบอดี้ เพื่อรองรับการป้อนวัตถุดิบยาว เช่น เพลา, ท่อ, บาร์เหล็ก ผ่านสปินเดิลด้านหลังเครื่อง CNC Lathe เหมาะกับงานที่ต้องการ จับชิ้นงานสี่เหลี่ยม สี่ด้าน ที่หัวจับสามจับไม่เหมาะกับงานประเภทนี้ - สี่จับไฮดรอลิกรูตัน 4-Jaw Hydraulic Chuck Standard Type คือหัวจับที่มี 4 ขากรรไกร (4 Jaws)
ทำงานด้วยระบบไฮดรอลิก และมี บอดี้แบบตัน (Solid Body) คือไม่มีรูทะลุผ่านกลาง หรือมีรูเพียงเล็กน้อยเท่านั้น ทำให้โครงสร้างของหัวจับแข็งแรงมาก เหมาะกับงานชิ้นงานทรงเหลี่ยมหรือไม่กลม งานที่ต้องการแรงจับสูงมาก งานเหล็กชิ้นใหญ่ที่ต้องการความแข็งแรง งานกลึงชิ้นงานแปลกทรง งาน Heavy Duty ในอุตสาหกรรมโลหะ งานเครื่องจักรที่เน้นความเสถียรและแม่นยำ
ขนาดที่นิยมใช้ในงาน CNCและการเลือกให้ตรงงานจริง
หัวจับไฮดรอลิกมีหลายขนาดตั้งแต่เล็กจนถึงใหญ่ เพื่อรองรับงานโรงกลึงทุกระดับ ขนาดมาตรฐานที่นิยม ได้แก่
- หัวจับ 6 นิ้ว (Ø160 mm) ใช้กับเครื่องกลึงขนาดเล็กกลาง เหมาะกับงานชิ้นส่วนทั่วไป, ชิ้นส่วนยานยนต์, งานผลิตจำนวนมาก
- หัวจับ 8 นิ้ว (Ø200 mm) ขนาดยอดนิยมที่สุดในโรงงาน CNC จับชิ้นงานได้หลากหลายทั้งเล็กกลาง ให้ความสมดุลดี ใช้รอบสูงได้
- หัวจับ 10 นิ้ว (Ø250 mm) เหมาะกับงานที่ต้องการแรงจับมากขึ้น ใช้กับชิ้นงานเส้นผ่านศูนย์กลางกลางถึงใหญ่
- หัวจับ 12 นิ้ว (Ø300 mm) ใช้กับงานหนัก เช่น ชิ้นส่วนเครื่องจักร อะไหล่ระบบไฮดรอลิก
- หัวจับใหญ่กว่า 1524 นิ้ว ใช้ในงาน Machining หนัก เช่น งานน้ำมัน กังหัน เพลาใหญ่ มักใช้กับเครื่องกลึงแบบ Heavy Duty
สามจับ สี่จับ ไฮดรอลิค หรือที่เรียกโดยรวมว่า หัวจับไฮดรอลิก เป็นอุปกรณ์สำคัญสำหรับงานกลึงที่ช่วยให้จับชิ้นงานได้แน่น ปลอดภัย และมีความแม่นยำสูง การเลือกใช้อย่างถูกต้องจะช่วยเพิ่มคุณภาพชิ้นงาน ประหยัดเวลา และลดต้นทุนการผลิตอย่างเห็นผล
หากคุณใช้งานเครื่องกลึง CNC หรือมองหาอุปกรณ์ที่ช่วยเพิ่มประสิทธิภาพการผลิต การเลือกหัวจับไฮดรอลิกที่เหมาะสมถือเป็นกุญแจสำคัญที่จะทำให้งานของคุณรวดเร็วและแม่นยำมากขึ้น แนะนำเลือก ฟู่ไท้ (FUTAI) คือผู้เชี่ยวชาญด้านเครื่องจักรอุตสาหกรรมครบวงจร ที่เป็นทั้งผู้ผลิตนำเข้า และจัดจำหน่ายเครื่องลับคม คุณภาพดี ที่พร้อมให้คำปรึกษาและบริการหลังการขายอย่างมืออาชีพ
