อาเบอร์ ไฮดลอลิค ชิงฟิต
อาเบอร์ ไฮดลอลิค ชิงฟิต (Arbor Shrink Fit )หัวจับทูลยุคใหม่ที่แม่นยำ แข็งแรง และเสถียรกว่าเดิม

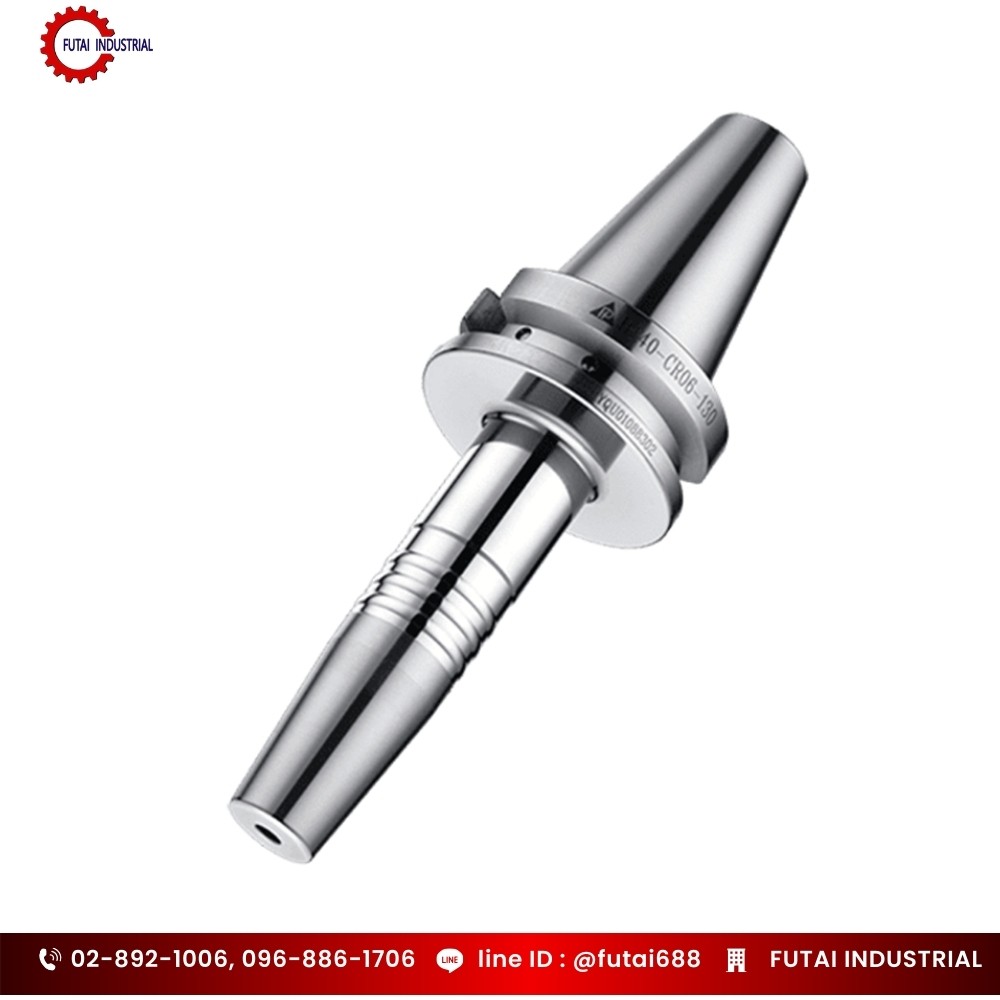

อาเบอร์ ไฮดลอลิค ชิงฟิต (Shrink Fit Arbor) คือหัวจับทูลที่ใช้หลักการ ความร้อนความเย็น (Thermal Expansion) ในการยึดดอกเอ็นมิลหรือทูลใบมีดกับตัวคอลเลต ด้วยการทำให้ปากรูของ Shrink Fit ขยายตัวเมื่อถูกให้ความร้อน และหดกลับมาแน่นสนิทเมื่อเย็นลง เมื่อตัวหัวจับเย็นตัว จะล็อกทูลแน่นมากจนเกิดค่า Runout ต่ำมากระดับ 35 ไมครอน (0.0030.005 มม.) เหมาะกับงานที่ต้องการความนิ่งและความแม่นยำสูงสุด
รูปแบบและขนาดของ Arbor Shrink Fit
Shrink Fit Holder มีหลายมาตรฐานให้เลือกตามประเภทเครื่องและงาน เช่น
มาตรฐานหัวจับ
- BT / CAT / SK / HSK / ISO
รองรับเครื่อง CNC Milling และ Machining Center เกือบทุกประเภท
เส้นผ่านศูนย์กลางดอกจับ
- Ø3 mm, Ø4 mm ,Ø6 mm, Ø8 mm, Ø10 mm, Ø12 mm, Ø16 mm, Ø20 mm, Ø25 mm ถึง Ø32 mm
ความยาวโฮลเดอร์
- Short Type ความสั้นที่ให้ความนิ่งสูงสุด
โฮลเดอร์แบบสั้นถูกออกแบบมาเพื่อเพิ่มความแข็งแรงและลดการสั่นสะเทือนให้มากที่สุด เพราะยิ่งระยะยื่น (Overhang) สั้นเท่าไร ความนิ่งยิ่งสูงขึ้นเท่านั้น เหมาะกับงานประเภท งานกัดหนัก (Heavy Duty Milling), งานกัดผิวแบนที่ต้องใช้ความละเอียด, งานที่ต้องการ Feed สูงและต้องการความแข็งแรงของทูล,งานกัดวัสดุแข็ง เช่น SKD11, SUS, ไทเทเนียม Short Type เป็นที่นิยมมากในโรงงานแม่พิมพ์ เพราะช่วยให้ผิวงานเนียนและยืดอายุดอกทูลได้ดี - Standard Type ความยาวมาตรฐาน ใช้งานครอบคลุมที่สุด
เป็นความยาวที่ใช้งานได้หลากหลาย เหมาะกับโรงงานที่ต้องการความคุ้มค่าและต้องการหัวจับที่ใช้งานได้กับหลายประเภทของงาน เหมาะกับงานประเภทงานกัดทั่วไปใน Machining Center, งานผลิตชิ้นส่วนยานยนต์,งานชิ้นส่วนอุตสาหกรรมทั่วไปทุกประเภท Arbor Shrink Fit Standard Type ถือเป็นรุ่นที่โรงงานส่วนใหญ่ต้องมี เพราะใช้ได้ตั้งแต่งานเบาไปจนถึงงานละเอียดระดับกลางๆ - Long Type / Slim Type ออกแบบเพื่อเข้าพื้นที่ลึกและแคบ

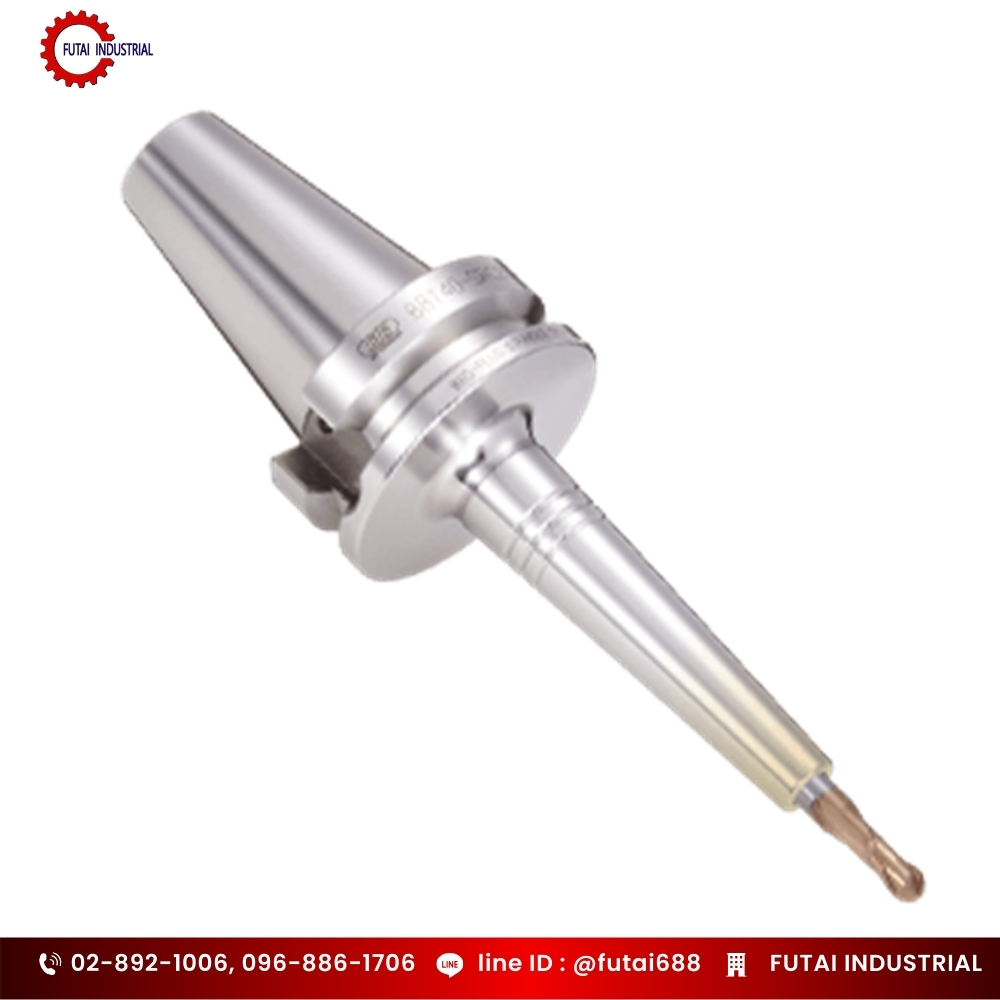

โฮลเดอร์แบบยาวและทรง Slim คือแบบที่ตอบโจทย์งานที่ต้องเข้าซอก เข้าร่อง หรือพื้นที่ที่หัวจับทั่วไปเข้าไม่ถึง เช่น งานแม่พิมพ์ที่มีมุมจมลึกเหมาะกับงานประเภท งานแม่พิมพ์ต้องลงลึก (Deep Pocket / Cavity Milling), งาน 3D ที่มีผนังสูงและพื้นที่ซับซ้อน, งานเจาะรูลึก เช่น เจาะอะลูมิเนียมชิ้นใหญ่, งานผลิตแม่พิมพ์พลาสติก แม่พิมพ์โลหะ และ Mold ขนาดใหญ่ อาเบอร์ ไฮดลอลิค ชิงฟิต Long / Slim Type ช่วยให้ผู้ใช้งานลดความเสี่ยงทูลชนชิ้นงานและเพิ่มความคล่องตัวในการเข้าถึงจุดที่ยากที่สุด
การใช้งานที่รองรับเครื่องมือหลากหลาย
แม้จะเป็นหัวจับแบบใช้ความร้อน แต่ใช้งานได้กับทูลทั่วไปบนเครื่อง CNC เช่น
- End Mill (คาร์ไบด์ / HSS)
- Drill ดอกเจาะ
- Reamer
- Router bit
- ดอกกัดสำหรับ High Speed Machining (HSM)
โดยเฉพาะดอกคาร์ไบด์ที่ต้องการความนิ่งสูง Shrink Fit จะยิ่งให้ประสิทธิภาพที่เหนือกว่าหัวจับแบบ Collet หรือ Hydraulic ในหลายสถานการณ์
เลือกความยาวของ Arbor Shrink Fit อย่างไรให้เหมาะกับงานจริง
เพื่อให้ได้ผลงานที่ดีที่สุดและลดการสึกของดอกทูล ควรเลือกตามหลักสำคัญดังนี้
- เลือกให้ ระยะยื่นสั้นที่สุดเท่าที่จำเป็น (Shortest Overhang) เพื่อความนิ่งสูงสุด และลด Runout
- หากต้องทำงานลึก ให้เลือก Slim Type แทนการเพิ่ม Overhang จะได้ความนิ่งกว่าและไม่เกิดการชนกับผนังงาน
- สำหรับงานผลิตทั่วไป ให้เลือก Standard Type ใช้งานได้หลากหลาย คุ้มค่าที่สุดสำหรับโรงงานผลิตชิ้นส่วนจำนวนมาก
- กรณีใช้รอบสูงกว่า 20,000 RPM ควรเลือกโฮลเดอร์ที่บาลานซ์ระดับ G2.5 เพื่อป้องกันการสั่นสะเทือน
สรุป ความยาวโฮลเดอร์ที่เหมาะสม ช่วยเพิ่มความแม่นยำและประสิทธิภาพ
การเลือกความยาวของ Arbor Shrink Fit ไม่ใช่แค่เรื่องขนาด แต่ส่งผลโดยตรงต่อคุณภาพ ความเร็ว ความละเอียดของผลงาน และอายุการใช้งานของดอกกัด หากเลือกถูก งานจะคมกว่า เร็วกว่า สวยกว่า และมีต้นทุนต่อชิ้นที่ต่ำลงอย่างเห็นได้ชัด หากกำลังมองหา เครื่องมือจัดทูล คุณภาพสูง บริษัท ฟู่ไท้ อินดัสเทรียล จำกัด เป็นผู้จัดจำหน่ายอุปกรณ์อุตสาหกรรมคุณภาพ นอกจาก ยังเป็นแหล่งรวม อาเบอร์ (ARBOR) (หัวมิลลิ่งชัค) ประเภทต่าง ๆ อีกหลายแบบ บริษัทของเราให้บริการตั้งแต่การให้คำปรึกษา เลือกสเปกที่เหมาะสม ไปจนถึงบริการหลังการขาย พร้อมทีมเทคนิคที่เข้าใจงานจริงในภาคอุตสาหกรรม
