หัวจับดอกสว่าน

โครงสร้างและหลักการทำงานของหัวจับดอกสว่าน

หัวจับดอกสว่านทั่วไปประกอบด้วยส่วนสำคัญดังนี้

• ตัวเรือนหัวจับ (Chuck Body) โครงสร้างหลักภายนอก เป็นรูปทรงกระบอกที่ปากจับและเกลียวอยู่ภายใน
• ปากจับ (Jaws/Dogs) โดยปกติมี 3 ชิ้น จัดเรียงสมมาตรแนวรัศมี ทำหน้าที่จับก้านดอกสว่านให้แน่น
• เกลียวบังคับ (Nut/Sleeve) วงแหวนเกลียวด้านในที่หมุนเพื่อดันปากจับให้บีบเข้าหรือขยายออก
• แกนยึด (Arbor) ส่วนเชื่อมต่อหัวจับเข้ากับแกนหมุนของเครื่องสว่าน เช่น JT, B, MT, R8, BT

ประเภทของหัวจับดอกสว่านที่นิยมในอุตสาหกรรม

การจำแนกหัวจับดอกสว่านสามารถแบ่งได้ตามลักษณะการใช้งานและรูปแบบการเชื่อมต่อ (Mounting) ดังนี้

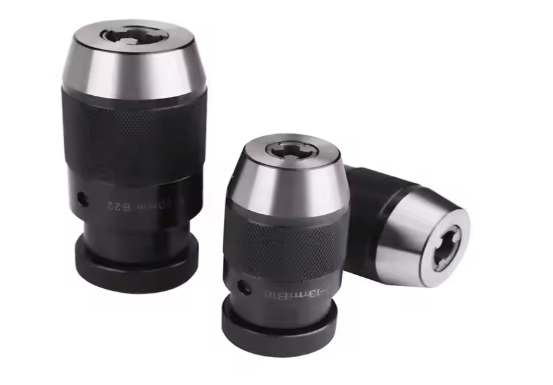

1. Keyless Chuck ความสะดวกที่มาพร้อมความแม่นยำ

Keyless Chuck หรือหัวจับดอกสว่านแบบมือหมุน เป็นนวัตกรรมที่ช่วยให้ช่างสามารถเปลี่ยนดอกสว่านได้รวดเร็วโดยไม่ต้องใช้กุญแจขัน (Chuck Key) ข้อดีคือประหยัดเวลาและลดปัญหาเรื่องการทำกุญแจหาย โดยรุ่นที่เป็นมาตรฐานอุตสาหกรรมคือ

• Keyless Chuck JT3 / JT6 ใช้มาตรฐาน Jacob Taper (JT) ในการยึดติดกับก้านต่อ (Arbor) มักพบในสว่านแท่นขนาดเล็กถึงกลาง
• Keyless Chuck B16 / B22 ใช้มาตรฐาน DIN Taper (B) ซึ่งเป็นมาตรฐานยุโรป นิยมใช้ในเครื่องจักรหนักที่ต้องการแรงยึดเกาะสูง

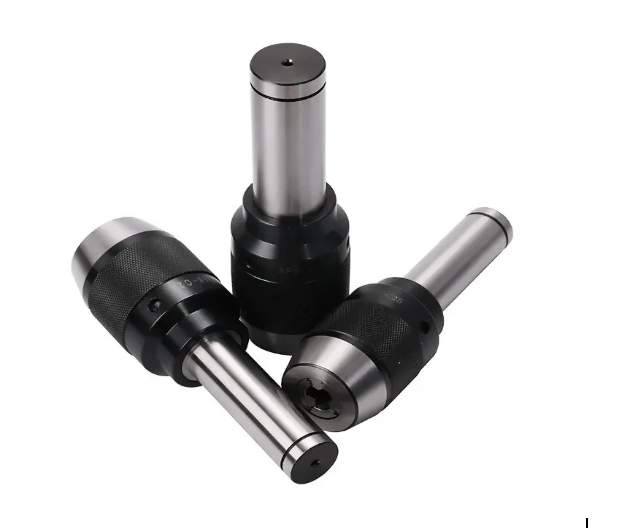

2. APU Series หัวจับดอกสว่านประสิทธิภาพสูงสำหรับเครื่องจักรกล

สำหรับงานที่ต้องการความเที่ยงตรงสูง (High Precision) และการทำงานที่ต่อเนื่องในเครื่อง Milling หรือ CNC หัวจับตระกูล APU (All-in-one Precision Unit) คือคำตอบ เพราะเป็นการรวมเอาก้านจับ (Shank) และ หัวจับ (Chuck) เข้าเป็นชิ้นเดียวกัน ทำให้ลดค่าความคลาดเคลื่อน (Run-out) ได้ดีกว่าการใช้ก้านต่อแยกชิ้น

การเลือกใช้ Drill Chuck APU ตามประเภทเครื่องจักร

การเลือกซื้อหัวจับดอกสว่านแบบ APU ต้องพิจารณาจาก ก้าน (Shank) ที่เข้ากับ Spindle ของเครื่องจักรเป็นหลัก ดังนี้:

• Drill Chuck R8-APU เหมาะสำหรับเครื่อง Manual Milling Machine (Bridgeport Type) ก้าน R8 เป็นมาตรฐานที่นิยมที่สุดสำหรับเครื่องมิลลิ่งแบบตั้งโต๊ะ การใช้ R8-APU ช่วยให้การเจาะงานมีความนิ่งและลดอาการสะท้านได้ดีกว่าหัวจับแบบธรรมดามาก
• Drill Chuck MT-APU (Morse Taper) ก้านแบบ Morse Taper (MT) คือมาตรฐานดั้งเดิมที่ใช้ในสว่านแท่น (Drill Press) และเครื่องกลึง (Lathe)
• MT2/MT3-APU มักใช้ในสว่านแท่นขนาดใหญ่ เพื่อเปลี่ยนจากหัวขันประแจมาเป็นระบบ Keyless ที่แข็งแรงกว่า เน้นใช้งานเจาะรูลึกที่ต้องการแรงกดสูง
• Drill Chuck C-APU (Straight Shank) ก้านตรง (Straight Shank) ออกแบบมาเพื่อใช้ร่วมกับ Collet Chuck หรือตัวจับยึดอื่นๆ อีกที นิยมใช้ในกรณีที่ต้องการต่อความยาวของหัวจับ หรือใช้ในเครื่อง Lathe ที่มีป้อมมีดแบบยึดก้านตรง
• Drill Chuck BT-APU (BT30 / BT40 / BT50) สำหรับเครื่อง CNC Machining Center โดยเฉพาะ ก้าน BT ถูกออกแบบมาให้รับรอบหมุนที่สูงได้ดี (High RPM) และมีความสมดุล (Balance) สูง BT-APU ช่วยให้การเปลี่ยน Tool ในแมกกาซีนของเครื่อง CNC เป็นไปอย่างราบรื่น ไม่ต้องกังวลเรื่องหัวจับหลุดหรือแกว่งขณะเปลี่ยนความเร็วรอบ

ขนาดหัวจับดอกสว่านที่นิยม

• ขนาด 10 มม. (3/8 นิ้ว) เหมาะสำหรับสว่านขนาดเล็กหรือสว่านไร้สาย
• ขนาด 13 มม. (1/2 นิ้ว หรือ 4 หุน) ขนาดมาตรฐานทั่วไปสำหรับการเจาะเหล็ก เจาะไม้
• ขนาด 16 มม. ขึ้นไป เหมาะสำหรับงานอุตสาหกรรมหนัก

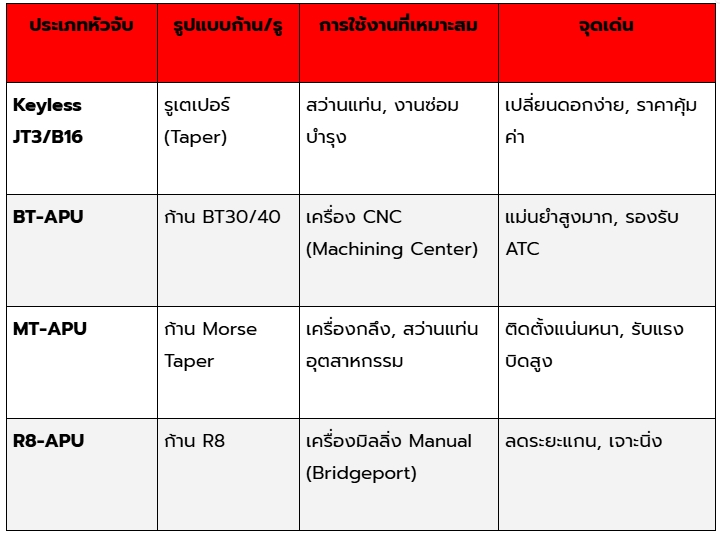

ตารางสรุปการเลือกใช้งานหัวจับดอกสว่าน
