ดอกเอ็นมิลมีกี่แบบ

ดอกเอ็นมิลมีกี่แบบ รวมทุกประเภทและวิธีเลือกใช้ให้เหมาะกับงานกัดโลหะ

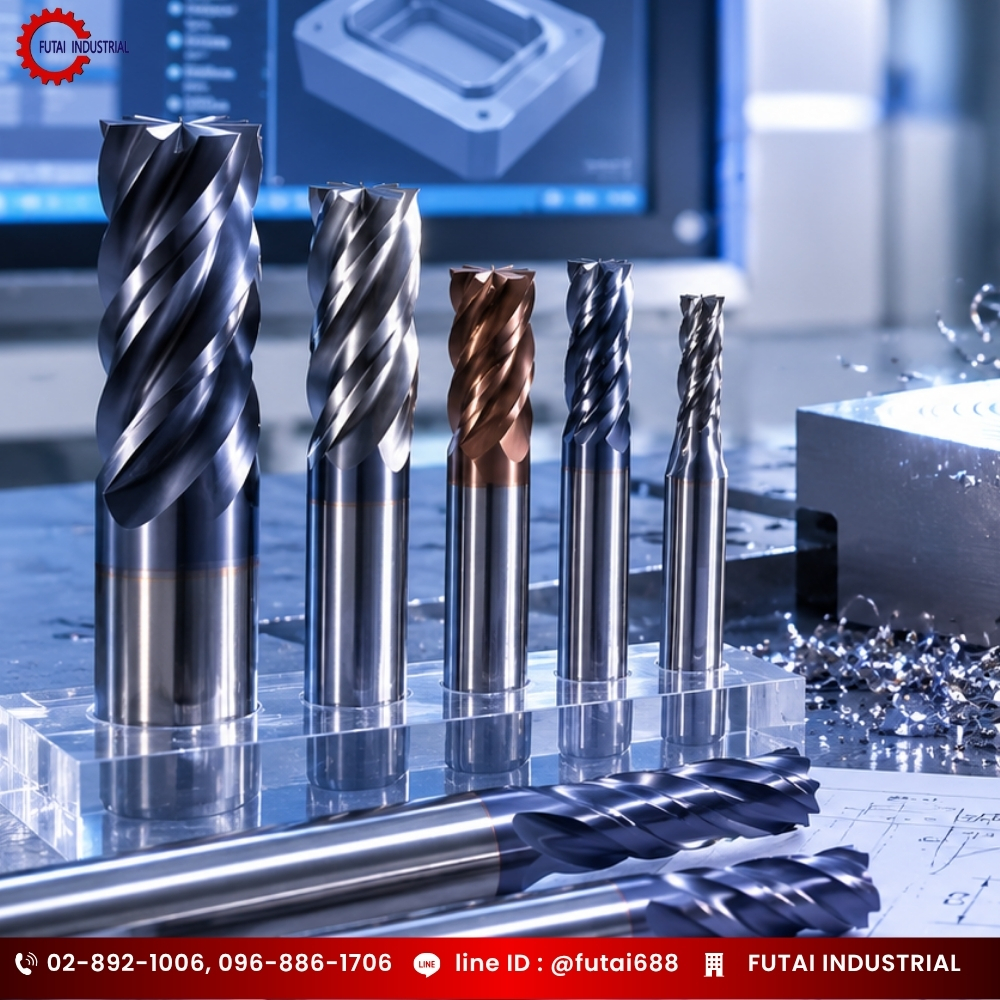

ดอกเอ็นมิล (End Mill) คือ เครื่องมือตัดเฉือนสำหรับเครื่องกัดหรือเครื่อง CNC มีคมตัดทั้งที่ด้านข้างและปลายดอก ทำหน้าที่กัดเนื้อวัสดุส่วนที่ไม่ต้องการออก เพื่อให้ได้รูปร่าง ขนาด และผิวงานที่ต้องการ ใช้งานได้หลากหลาย เช่น กัดร่องเรียบ กัดเจาะ และทำชิ้นงาน 3 มิติ

ประเภทของดอกเอ็นมิล

การแบ่งประเภทที่ช่างและวิศวกรใช้อ้างอิงกันมากที่สุดคือการแบ่งตาม "จำนวนฟันตัด" เพราะจำนวนฟันมีผลโดยตรงต่อการคายเศษโลหะและความเรียบของผิวงาน

1. ดอกเอ็นมิล 2 ฟัน

ดอกเอ็นมิล 2 ฟัน มีร่องคายเศษที่กว้างกว่าดอกชนิดอื่น ทำให้ คายเศษโลหะได้ดี ไม่เกิดการอัดตัวของเศษวัสดุในร่องฟัน จึงเหมาะสำหรับ

• งานกัดร่อง (Slotting) ที่ต้องการคายเศษออกเร็ว
• งานกัดอลูมิเนียม ซึ่งเป็นวัสดุที่เหนียวและมีแนวโน้มติดเศษที่ดอกได้ง่าย
• งานกัดไม้ ที่ต้องการความเร็วในการคายขี้เลื่อย

ข้อดีของดอก 2 ฟันคือระบายความร้อนและเศษวัสดุได้ไว ลดปัญหาดอกร้อนจัดหรือเศษอัดตัวจนดอกหัก แต่ผิวงานที่ได้จะหยาบกว่าดอกที่มีฟันมากกว่าเล็กน้อย

2. ดอกเอ็นมิล 4 ฟัน

ดอกเอ็นมิล 4 ฟันมีจำนวนคมตัดมากกว่า ทำให้ ผิวงานที่เรียบเนียนกว่า และสามารถกัดด้วยความเร็วรอบสูงขึ้นในแต่ละคมตัด เหมาะสำหรับ

• งานกัดทั่วไปที่ต้องการผิวงานละเอียด
• งานกัดเหล็ก ซึ่งเป็นวัสดุที่แข็งกว่าอลูมิเนียม ต้องการคมตัดที่รับแรงได้มั่นคง

ข้อควรระวังคือดอก 4 ฟันมีร่องคายเศษที่แคบกว่า จึงไม่เหมาะกับงานที่ต้องคายเศษปริมาณมากอย่างการกัดร่องลึกหรืออลูมิเนียม เพราะอาจเกิดเศษอัดตัวได้

3. ดอกหัวบอล (Ball Nose End Mill)

ดอกหัวบอล มีปลายดอกเป็นทรงครึ่งวงกลม ออกแบบมาเฉพาะสำหรับ งานกัดขึ้นรูปชิ้นงาน 3 มิติ หรือมีส่วนโค้งเว้า เช่น การทำแม่พิมพ์ (Mold) ชิ้นส่วนที่มีผิวโค้ง หรืองานแกะสลักที่ต้องการความละเอียดของเส้นโค้ง ดอกชนิดนี้มักใช้ร่วมกับเครื่อง CNC ที่ควบคุมการเคลื่อนที่ได้แม่นยำในหลายแกน

เกรดวัสดุของดอกเอ็นมิล

ไฮสปีด (HSS - High-Speed Steel)

เป็นเหล็กกล้าผสมพิเศษที่มีความเหนียวสูง ทนต่อแรงกระแทกได้ดีเยี่ยม ไม่แตกหักง่ายเมื่อเกิดการสั่นสะเทือนขณะกัดงาน เหมาะกับเครื่องจักรแบบแมนนวลหรือเครื่อง CNC ที่มีระบบจับยึดไม่นิ่งสนิท แต่ มีความแข็งน้อยกว่าคาร์ไบด์ ทำให้ไม่สามารถเดินรอบสูงได้

คาร์ไบด์ (Solid Carbide)

ผลิตจากผงทังสเตนคาร์ไบด์อัดแน่น มีความแข็งแกร่ง (Hardness) ใกล้เคียงกับเพชร และทนทานต่อความร้อนสะสมที่ปลายคมตัดได้สูงมาก อุณหภูมิใช้งานสูงถึง 800-1000 องศาเซลเซียส เดินรอบได้เร็วกว่า HSS 2-3 เท่า ผิวงานสวย คมตัดคมนาน เหมาะกับงานอุตสาหกรรมหนักและการผลิตจำนวนมาก (Mass Production)

ค่าความแข็ง HRC (Rockwell C Hardness) ของดอกเอ็นมิลคาร์ไบด์

ในการเลือกซื้อดอกเอ็นมิลคาร์ไบด์ คุณจะพบสัญลักษณ์ระบุค่าความแข็ง เช่น HRC 55, HRC 60 หรือ HRC 65 ค่าเหล่านี้เป็นตัวบอกว่าดอกเอ็นมิลเล่มนั้นได้รับการออกแบบมาเพื่อใช้กัดวัสดุที่มีความแข็งได้สูงสุดเท่าใด:

วิธีเลือกใช้ดอกเอ็นมิลให้เหมาะสมกับงาน

การเลือกดอกเอ็นมิลที่เหมาะสมส่งผลโดยตรงต่อคุณภาพงานและต้นทุนการผลิต โดยพิจารณาจากปัจจัยดังนี้

เลือกตามวัสดุชิ้นงาน

• อลูมิเนียม ใช้ดอกเอ็นมิลแบบ 2 ฟัน หรือแบบ High Helix เพื่อเพิ่มประสิทธิภาพการระบายเศษ
• เหล็ก เลือกดอกเอ็นมิลแบบ 4 ฟันที่มีการเคลือบผิว เช่น TiN เพื่อเพิ่มความทนทานและลดการสึกหรอ
• พลาสติก ใช้ดอกคมกัดน้อย เพื่อลดความร้อนสะสมและป้องกันการหลอมละลาย

เลือกตามลักษณะงาน

• กัดร่องลึก ควรใช้ดอกเอ็นมิลแบบ 2 ฟัน เพื่อการระบายเศษที่ดีและรวดเร็ว
• กัดผิวหน้า เหมาะกับดอกเอ็นมิลแบบ 4 ฟัน เพื่อให้ได้ผิวงานที่ละเอียด
• งาน 3 มิติ ควรใช้ดอกเอ็นมิลแบบหัวบอล เพื่อความละเอียดและแม่นยำในการกัดโค้ง

เลือกตามการเคลือบผิว

ดอกเอ็นมิลมีทั้งแบบเคลือบผิวและไม่เคลือบผิว แบบไม่เคลือบผิวเหมาะกับวัสดุที่ไม่แข็งมาก เช่น อลูมิเนียม ทองแดง พลาสติก และไม้ ราคาย่อมเยากว่า แต่มีอายุการใช้งานสั้นกว่าและไม่เหมาะกับวัสดุแข็งอย่างสแตนเลสหรือเหล็กกล้า ส่วนวัสดุเคลือบผิวที่นิยมใช้ ได้แก่ TiN (Titanium Nitride) เหมาะกับงานทั่วไป ช่วยเพิ่มความแข็งแรงและลดแรงเสียดทาน และ DLC (Diamond-Like Carbon) เหมาะกับงานที่ต้องการความละเอียดสูง เช่น การกัดอลูมิเนียมหรือทองแดง

เลือกขนาดและความยาวที่เหมาะสม

ขนาดของดอกเอ็นมิลควรสัมพันธ์กับขนาดชิ้นงานและลักษณะงาน ดอกขนาดเล็กเหมาะกับงานที่ต้องการรายละเอียดสูง ส่วนดอกขนาดใหญ่เหมาะกับการตัดวัสดุปริมาณมาก สำหรับความยาว ควรเลือกให้เหมาะสมกับความลึกของการตัดหรือเซาะร่อง หลีกเลี่ยงการใช้ดอกที่ยาวเกินความจำเป็น เพราะอาจทำให้เกิดการสั่นสะเทือนและลดความแม่นยำ การเลือกความยาวที่เหมาะสมยังช่วยลดแรงต้านขณะตัด เพิ่มความเสถียร และยืดอายุการใช้งานของดอกเอ็นมิลได้อย่างมีประสิทธิภาพ

สรุป

ดอกเอ็นมิลมีหลายประเภทให้เลือกตามลักษณะงาน ไม่ว่าจะเป็นดอกเอ็นมิล 2 ฟันสำหรับงานอลูมิเนียมและงานกัดร่อง ดอกเอ็นมิล 4 ฟันสำหรับงานเหล็กและงานที่ต้องการผิวงานเรียบ รวมถึงดอกหัวบอลที่เหมาะกับงานขึ้นรูป 3 มิติ นอกจากนี้ยังต้องพิจารณาวัสดุของดอก เช่น HSS และคาร์ไบด์ รวมถึงค่าความแข็ง HRC55, HRC60 และ HRC65 เพื่อให้เหมาะกับวัสดุที่นำมากัด

หากต้องการเลือกดอกเอ็นมิลให้ตรงกับงานมากที่สุด ควรพิจารณาประเภทวัสดุ ความเร็วรอบเครื่อง CNC และลักษณะการตัดเฉือนร่วมกัน เพื่อให้ได้ประสิทธิภาพสูงสุดและช่วยยืดอายุการใช้งานของเครื่องมือได้อย่างคุ้มค่า

คำถามที่พบบ่อยเกี่ยวกับดอกเอ็นมิล

Q ดอกเอ็นมิลมีกี่แบบ

A แบ่งหลักๆ ตามจำนวนฟันได้ 3 แบบ คือ 2 ฟัน 4 ฟัน และดอกหัวบอล และแบ่งตามเกรดวัสดุได้ 2 แบบ คือ HSS และคาร์ไบด์

Q ดอกเอ็นมิล 2 ฟัน กับ 4 ฟัน ต่างกันอย่างไร
A ดอก 2 ฟันคายเศษได้ดีกว่า เหมาะกับอลูมิเนียมและไม้ ส่วนดอก 4 ฟันให้ผิวงานเรียบกว่า เหมาะกับเหล็กและงานทั่วไป

Q ควรเลือกดอกคาร์ไบด์หรือ HSS
A หากกัดวัสดุแข็ง เช่น เหล็กแข็งหรือสเตนเลส ควรเลือกคาร์ไบด์เพราะทนความร้อนและแข็งกว่า แต่หากงบจำกัดหรืองานไม่หนักมาก HSS ก็เพียงพอ

Q ดอกหัวบอลใช้กับงานแบบไหน

A ใช้กับงานกัดขึ้นรูป 3 มิติ หรือชิ้นงานที่มีผิวโค้งเว้า เช่น แม่พิมพ์และชิ้นส่วนที่มีเส้นโค้งซับซ้อน

Q ค่า HRC ของดอกเอ็นมิลบอกอะไร

A บอกค่าความแข็งของวัสดุที่ดอกสามารถกัดได้ ยิ่งตัวเลขสูง (เช่น HRC 65) ยิ่งกัดวัสดุแข็งได้มากขึ้น
