ปากกาจับชิ้นงานเอียงองศา คืออะไร

ปากกาจับชิ้นงานเอียงองศา คืออะไร เลือกใช้อย่างไรให้เหมาะกับงาน

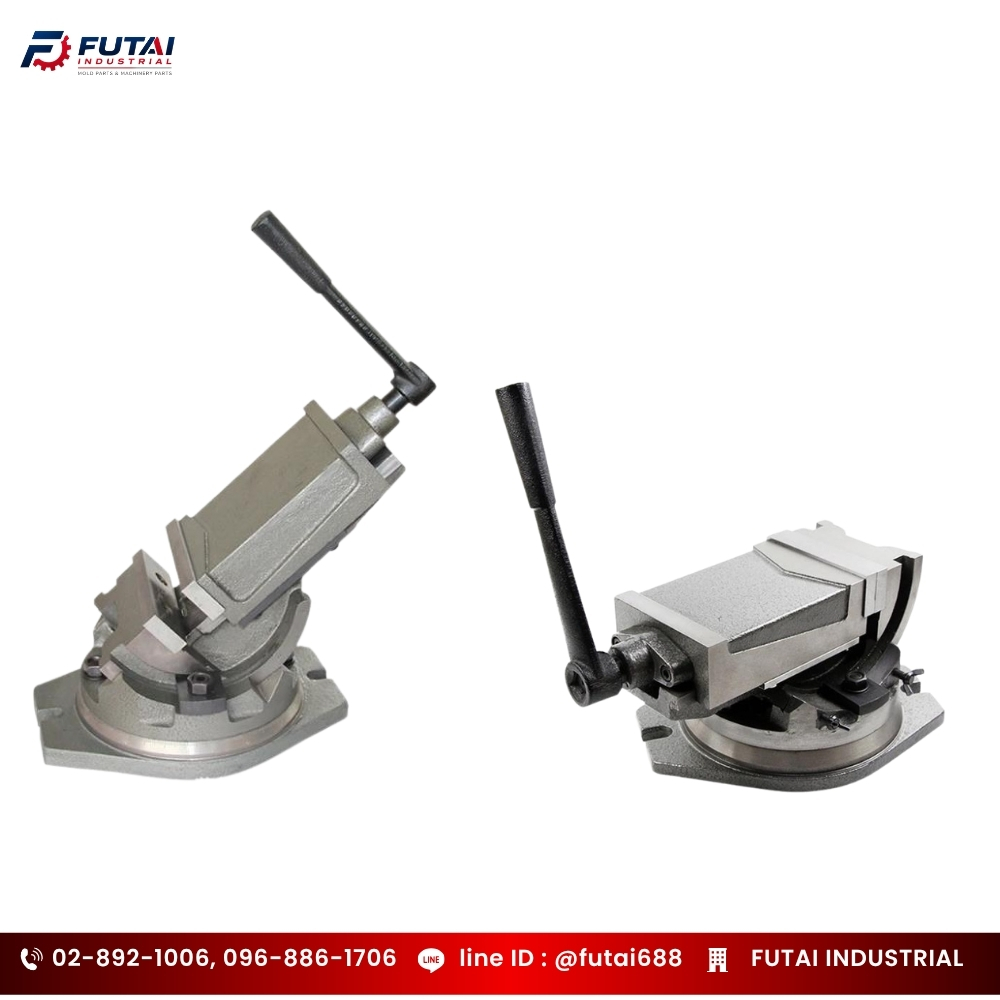

ปากกาจับชิ้นงานเอียงองศา หรือ Tilting Machine Vice เป็นอุปกรณ์สำหรับยึดจับชิ้นงานบนเครื่อง Milling และเครื่องเจียรราบ โดยจุดเด่นคือสามารถปรับตำแหน่งของชิ้นงานให้เอียงตามองศาที่ต้องการได้ จึงเหมาะกับงานกัด งานเจาะ หรืองานขึ้นรูปที่ไม่ได้ทำงานอยู่ในแนวระนาบปกติ

หลักการทำงานของปากกาจับชิ้นงานเอียงองศา

การใช้งานเริ่มจากการวางชิ้นงานระหว่างปากจับ จากนั้นกำหนดตำแหน่งและองศาของตัวปากกาให้ตรงกับแบบงาน เมื่อตั้งตำแหน่งแล้วจึงล็อกตัวปากกาและยึดชิ้นงานให้แน่นก่อนเริ่มกระบวนการกัดหรือเจาะ

สเกลบอกองศาที่อยู่บริเวณตัวปากกาช่วยให้ผู้ปฏิบัติงานใช้อ้างอิงมุมได้ง่ายขึ้น ขณะที่ฐานที่หมุนได้ 360 องศาช่วยให้ปรับทิศทางของชิ้นงานได้หลากหลาย

อย่างไรก็ตาม การอ่านองศาจากสเกลเพียงอย่างเดียวอาจไม่เพียงพอสำหรับงานที่ต้องการค่าความเที่ยงตรงสูง ควรตรวจสอบตำแหน่งจริงด้วยเครื่องมือวัดที่เหมาะกับกระบวนการผลิตก่อนเริ่มงาน

งานที่เหมาะกับปากกาจับชิ้นงานเอียงองศา

ปากกาจับชิ้นงานเอียงองศา เหมาะกับงานที่ต้องปรับแนวชิ้นงานเพื่อให้เครื่องมือตัดเข้าถึงพื้นผิวหรือจุดที่ต้องการได้ เช่น

• งาน Milling ที่ต้องกัดผิวเอียง
• งานเจาะรูในตำแหน่งที่ทำมุม
• งานเจียรราบที่ต้องควบคุมองศาของผิวงาน
• งานผลิต JIG และ Fixture
• งานผลิตชิ้นส่วนเครื่องจักร
• งานต้นแบบที่ต้องเปลี่ยนมุมการจับหลายรูปแบบ

อุปกรณ์ประเภทนี้ยังสามารถใช้กับวัสดุได้หลายชนิด เช่น เหล็ก อะลูมิเนียม พลาสติก และไม้ แต่การเลือกขนาดและโครงสร้างควรสัมพันธ์กับน้ำหนักของชิ้นงานและแรงที่เกิดขึ้นระหว่างการทำงาน

ความแตกต่างจากปากกาจับชิ้นงานทั่วไป

ปากกาจับชิ้นงานทั่วไปเน้นการยึดชิ้นงานให้อยู่กับที่ในตำแหน่งที่กำหนด หากต้องทำงานในมุมเอียง ผู้ปฏิบัติงานอาจต้องใช้ Angle Block, Sine Bar หรืออุปกรณ์เสริมอื่นเข้ามาช่วยจัดตำแหน่ง

ส่วนปากกาจับชิ้นงานเอียงองศามีโครงสร้างที่รองรับการปรับมุมอยู่ในตัว จึงเหมาะกับงานที่ต้องเปลี่ยนองศาหรือปรับแนวชิ้นงานเป็นประจำ ช่วยให้การ Setup มีความคล่องตัวมากขึ้น และลดจำนวนอุปกรณ์ที่ต้องนำมาใช้ร่วมกัน

ทั้งนี้ไม่ได้หมายความว่าปากกาเอียงองศาจะเหมาะกับทุกงาน หากเป็นงานจับชิ้นงานทั่วไปที่ทำในแนวปกติและไม่มีความจำเป็นต้องปรับมุม ปากกาจับชิ้นงานแบบมาตรฐานอาจเพียงพอต่อการใช้งาน

หลักการเลือกปากกาจับชิ้นงานเอียงองศาให้เหมาะกับงาน

การเลือกใช้งานควรพิจารณาปัจจัยหลักดังนี้

1. ช่วงองศาที่ต้องการ หากงานมีทั้งการกัดและเจาะหลายมุม ควรเลือกปากกาที่สามารถปรับองศาได้ครอบคลุมลักษณะงาน เช่น รุ่นที่ปรับได้ 090 องศา ส่วนงานเฉพาะทางอาจเลือกอุปกรณ์ที่ออกแบบมาสำหรับช่วงมุมที่ต้องการโดยตรง

2. ขนาดของชิ้นงาน ความกว้างของปากจับและระยะการจับต้องสัมพันธ์กับชิ้นงาน หากชิ้นงานมีขนาดใหญ่หรือมีน้ำหนักมาก ควรเลือกปากกาที่มีขนาดและโครงสร้างเหมาะสม เพื่อให้จับยึดได้มั่นคงระหว่างการทำงาน

3. ประเภทเครื่องจักร ควรตรวจสอบว่าอุปกรณ์สามารถติดตั้งและใช้งานร่วมกับเครื่อง Milling หรือเครื่องเจียรราบที่มีอยู่ได้หรือไม่ รวมถึงตรวจสอบพื้นที่ติดตั้งและวิธีการยึดฐานก่อนสั่งซื้อ

4. ลักษณะงานและแรงตัด งานกัดหนักอาจเกิดแรงตัดมากกว่างานเจาะทั่วไป จึงต้องให้ความสำคัญกับความแข็งแรงของโครงสร้างและการล็อกชิ้นงาน หากจับงานไม่มั่นคงอาจทำให้เกิดการสั่นหรือชิ้นงานเคลื่อนระหว่างกระบวนการผลิต

5. ความสะดวกในการตั้งมุม หากต้องเปลี่ยนองศาบ่อย ควรเลือกรุ่นที่มีสเกลอ้างอิงชัดเจนและปรับตั้งได้สะดวก เพราะช่วยลดขั้นตอนในการ Setup และทำให้การเปลี่ยนงานมีความคล่องตัวมากขึ้น

สรุปปากกาจับชิ้นงานเอียงองศาสำหรับงานอุตสาหกรรม

ปากกาจับชิ้นงานเอียงองศา เหมาะกับงานที่ต้องควบคุมมุมและตำแหน่งของชิ้นงาน เช่น Milling งานเจียรราบ งานเจาะทำมุม JIG และ Fixture การเลือกใช้งานควรพิจารณาจากช่วงองศา ขนาดชิ้นงาน ระยะจับ ความแข็งแรง และความเข้ากันได้กับเครื่องจักรเป็นหลัก

สำหรับผู้ที่กำลังมองหา ปากกาจับชิ้นงานเอียงองศา และอุปกรณ์เครื่องจักรสำหรับงานอุตสาหกรรม บริษัท ฟู่ไท้ อินดัสเทรียล จำกัด มีทั้งสินค้าและบริการให้คำปรึกษาด้านเทคนิค โดยสามารถสอบถามรายละเอียด ขนาด และการใช้งานกับทีมงานก่อนเลือกซื้อ เพื่อให้ได้อุปกรณ์ที่เหมาะกับกระบวนการผลิตจริงมากที่สุด

คำถามที่พบบ่อยเกี่ยวกับปากกาจับเอียงองศา

Q ปากกาจับชิ้นงานเอียงองศาคืออะไร
A ปากกาจับชิ้นงานเอียงองศา หรือ Tilting Machine Vice เป็นอุปกรณ์สำหรับยึดจับชิ้นงานบนเครื่อง Milling และเครื่องเจียรราบ สามารถปรับตำแหน่งชิ้นงานให้เอียงตามมุมที่ต้องการ เหมาะกับงานกัด เจาะ และขึ้นรูปที่ต้องควบคุมองศา

Q ปากกาเอียงองศาเหมาะกับงานประเภทใด
A เหมาะกับงาน Milling งาน CNC งานเจียรราบ งานกัดผิวเอียง งานเจาะทำมุม รวมถึงงานผลิต JIG และ Fixture ที่ต้องปรับตำแหน่งชิ้นงานให้สัมพันธ์กับแนวการทำงานของเครื่องจักร

Q ปากกาจับชิ้นงานเอียงองศาปรับได้กี่องศา
A รุ่น Tilting Machine Vice ของ Futai สามารถปรับเอียงได้ตั้งแต่ 090 องศา และออกแบบมาเพื่อช่วยให้การกัดงานเอียงหรือการเจาะทำมุมมีความเที่ยงตรงมากขึ้น

Q วิธีเลือกปากกาจับชิ้นงานเอียงองศาควรดูอะไรบ้าง
A ควรพิจารณาช่วงองศาที่ต้องใช้ ขนาดและน้ำหนักชิ้นงาน ขนาดปากจับ ความแข็งแรงของโครงสร้าง แรงตัดจากเครื่องจักร รวมถึงรูปแบบการติดตั้งให้เหมาะกับเครื่อง Milling หรือเครื่องเจียรราบ

Q Futai มีปากกาจับชิ้นงานเอียงองศาจำหน่ายหรือไม่
A Futai มีปากกาเอียงองศา (Tilting Machine Vice) สำหรับงาน Milling และเจียรราบ พร้อมให้ข้อมูลด้านสินค้าและคำแนะนำทางเทคนิคสำหรับการเลือกอุปกรณ์ให้เหมาะกับการใช้งาน สามารถสอบถามรายละเอียดและราคากับทีมงานได้โดยตรง
