สปริงแม่พิมพ์มีกี่สี แต่ละสีแตกต่างกันยังไง?
สปริงแม่พิมพ์มีกี่สี แต่ละสีแตกต่างกันยังไง? เลือกอย่างไรให้เหมาะกับงาน
สปริงแม่พิมพ์ (Die Spring หรือ Mold Spring) คือ สปริงชนิดพิเศษที่ออกแบบมาให้ทนแรงกดสูง มีความยืดหยุ่น เหมาะสำหรับการใช้ในงานอุตสาหกรรม เช่น ใช้กับแม่พิมพ์ฉีดพลาสติก แม่พิมพ์ปั๊มโลหะ หรือระบบเครื่องจักรที่มีการเคลื่อนไหวซ้ำ ๆ ด้วยแรงกดหรือแรงดีดสูง
หน้าที่หลักของสปริงแม่พิมพ์คือช่วยคืนตำแหน่งของแผ่นอีเจ็คเตอร์ (Ejector Plate) หรือแผ่นต่าง ๆ ในแม่พิมพ์กลับสู่ตำแหน่งเดิมหลังจากฉีดหรือปั๊มชิ้นงานเสร็จแล้ว จึงช่วยลดการเกิดความเสียหายกับแม่พิมพ์ และเพิ่มความแม่นยำให้กับกระบวนการผลิต
ประเภทของสปริงแม่พิมพ์
สปริงแม่พิมพ์ถูกออกแบบมาให้มีความทนทานสูงกว่าสปริงขดลวดทั่วไป (Coil Springs) หลายเท่าตัว เนื่องจากต้องรองรับการกดทับซ้ำๆ นับหมื่นนับแสนครั้งต่อวัน

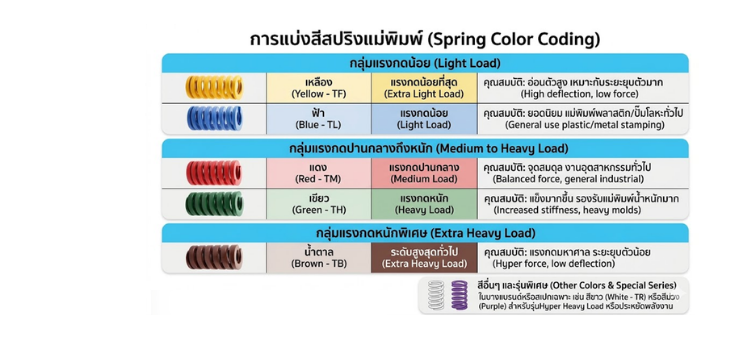

ผู้ผลิตจึงกำหนด รหัสสี (Color Coding) ขึ้นมาเพื่อเป็นตัวบ่งบอกถึงระดับความแข็ง (Spring Rate) และความสามารถในการรับภาระ (Load Capacity)
การจำแนกตามมาตรฐานการผลิตที่ต่างกัน เช่น JIS, ISO, และ US Standard ซึ่งควรตรวจสอบให้ตรงกับการใช้งานเสมอ เช่น
1. กลุ่มแรงกดน้อย (Light Load)
- สีเหลือง (Yellow - TF) ออกแบบมาสำหรับงานที่ต้องการแรงกดน้อยที่สุด (Extra Light Load) มีความอ่อนตัวสูง เหมาะกับงานที่ต้องการระยะยุบตัวมาก
- สีฟ้า (Blue - TL) เป็นระดับแรงกดน้อย (Light Load) ยอดนิยมในงานแม่พิมพ์พลาสติกหรือแม่พิมพ์ปั๊มโลหะที่ไม่ต้องใช้แรงกระแทกสูง
2. กลุ่มแรงกดปานกลางถึงหนัก (Medium to Heavy Load)
- สีแดง (Red - TM) สปริงระดับแรงกดปานกลาง (Medium Load) เป็นจุดสมดุลระหว่างแรงกดและระยะยุบตัว มักใช้ในงานอุตสาหกรรมทั่วไป
- สีเขียว (Green - TH) สปริงระดับแรงกดหนัก (Heavy Load) เริ่มมีความแข็งของขดลวดมากขึ้น เพื่อรองรับแม่พิมพ์ที่มีน้ำหนักมากหรือต้องการแรงต้านสูง
3. กลุ่มแรงกดหนักพิเศษ (Extra Heavy Load)
- สีน้ำตาล (Brown - TB) เป็นระดับสูงสุดในมาตรฐานทั่วไป (Extra Heavy Load) ให้แรงกดมหาศาล แต่มีข้อจำกัดเรื่องระยะยุบตัวที่น้อยกว่าสีอื่นๆ
หมายเหตุเพิ่มเติม ในบางแบรนด์หรือบางมาตรฐานอาจมีการใช้สีอื่นๆ เสริมเข้ามา เช่น สีขาว (White - TR) หรือ สีม่วง (Purple) เพื่อระบุสเปกเฉพาะทาง (Hyper Heavy Load) หรือรุ่นประหยัดพลังงาน
ตารางเปรียบเทียบความสัมพันธ์แรงกด vs ระยะยุบตัว
เพื่อให้เห็นภาพชัดเจนขึ้น ความสัมพันธ์ของสปริงแม่พิมพ์จะมีหลักการสำคัญคือ ยิ่งรับแรงได้มาก ระยะยุบตัวจะยิ่งสั้นลง
| ระดับแรงกด | สีที่นิยมใช้ | ความสามารถในการรับแรง (Load) | ระยะยุบตัว (Deflection) |
|---|---|---|---|
| น้อยพิเศษ | เหลือง / ส้ม | ต่ำที่สุด | สูงที่สุด |
| น้อย | ฟ้า / ม่วง | ต่ำ | สูง |
| ปานกลาง | แดง | ปานกลาง | ปานกลาง |
| หนัก | เขียว / น้ำเงิน | สูง | ต่ำ |
| หนักพิเศษ | น้ำตาล | สูงที่สุด | ต่ำที่สุด |
ข้อควรระวังและเทคนิคการเลือกใช้งานสปริงแม่พิมพ์
1. กฎความสัมพันธ์ย้อนกลับ (Inverse Relationship)
ต้องระลึกไว้เสมอว่า สปริงสีเข้ม (เช่น เขียว, น้ำตาล) จะรับแรงได้มากกว่า แต่จะมีระยะยุบตัว (Deflection) ที่สั้นกว่า เมื่อเทียบกับสปริงที่มีขนาดมิติกว้างยาวเท่ากัน หากคุณฝืนกดสปริงสีเข้มให้ยุบตัวเท่ากับระยะของสีเหลือง สปริงจะเกิดความล้าอย่างรวดเร็วและหักคาม่วงได้
2. การคำนวณระยะพรีโหลด (Pre-load)
การติดตั้งสปริงในแม่พิมพ์ควรมีการกดไว้ล่วงหน้าเล็กน้อย (Pre-load) ประมาณ 5-10% ของระยะยุบตัวทั้งหมด เพื่อป้องกันไม่ให้สปริงขยับไปมาขณะเครื่องจักรทำงาน ซึ่งจะช่วยลดแรงกระแทกและยืดอายุการใช้งาน
3. อุณหภูมิในการทำงาน
สปริงเหล็กมาตรฐานอาจเสียคุณสมบัติหากทำงานในอุณหภูมิที่สูงเกินไป หากแม่พิมพ์ของคุณมีการทำความร้อน (Heated Mold) ควรปรึกษาผู้เชี่ยวชาญเพื่อเลือกสปริงรุ่นทนความร้อนสูงโดยเฉพาะ
สรุป เลือกสปริงแม่พิมพ์อย่างมืออาชีพ
สปริงแม่พิมพ์ (Die Springs) เป็นองค์ประกอบสำคัญที่ส่งผลต่อทั้งคุณภาพชิ้นงานและอายุการใช้งานของแม่พิมพ์ การเข้าใจ รหัสสี และคุณสมบัติของแต่ละประเภท จะช่วยให้สามารถเลือกใช้งานได้อย่างถูกต้อง
หากต้องการเลือกสปริงแม่พิมพ์ให้เหมาะกับงานเฉพาะทาง แนะนำให้ปรึกษาผู้เชี่ยวชาญหรือผู้จำหน่ายที่มีประสบการณ์ เพื่อให้ได้สเปกที่ตรงกับการใช้งานมากที่สุด ฟู่ไท้ (FUTAI) คือผู้เชี่ยวชาญด้านเครื่องจักรอุตสาหกรรมครบวงจร ที่เป็นทั้งผู้ผลิตนำเข้า และจัดจำหน่ายเครื่องลับคม คุณภาพดี ที่พร้อมให้คำปรึกษาและบริการหลังการขายอย่างมืออาชีพ
