หัวจับดอกสว่านสำหรับเครื่องกลึง CNC เลือกอย่างไรให้เหมาะกับงานเจาะ

หัวจับดอกสว่าน CNC คืออุปกรณ์สำหรับยึดดอกสว่านหรือเครื่องมือเจาะให้เชื่อมต่อกับระบบจับยึดของเครื่องกลึง CNC โดยสามารถออกแบบให้รองรับก้านเครื่องมือหลายรูปแบบ เช่น ก้านตรง ก้าน Collet หรือก้านเตเปอร์

ในการกลึง CNC งานเจาะมักเกิดขึ้นบริเวณแกนกลางของชิ้นงาน โดยเฉพาะชิ้นงานทรงกระบอกที่ต้องการเจาะรูตรงกลาง เช่น เพลาสำหรับเครื่องจักร ข้อต่อ บูช ชิ้นส่วนยานยนต์ และชิ้นส่วนโลหะที่ต้องนำไปผ่านกระบวนการอื่นต่อ

หัวจับที่มีคุณภาพควรสามารถยึดเครื่องมือได้อย่างมั่นคง มีความเที่ยงตรงในการหมุน และเหมาะสมกับรอบความเร็วของเครื่องจักร หากหัวจับมีการเยื้องศูนย์หรือจับเครื่องมือไม่แน่น อาจทำให้เกิดแรงสั่นสะเทือน ส่งผลให้ผิวรูเจาะไม่เรียบ ขนาดรูคลาดเคลื่อน และดอกสว่านสึกเร็วกว่าปกติ

3 ประเภทหลักของหัวจับดอกสว่านสำหรับเครื่องกลึง CNC

การเลือกประเภทของหัวจับดอกสว่านให้ตรงกับลักษณะงานและโครงสร้างของเครื่องกลึง CNC เป็นสิ่งจำเป็นอย่างยิ่ง โดยในปัจจุบันประเภทที่ได้รับความนิยมในอุตสาหกรรม มีดังนี้

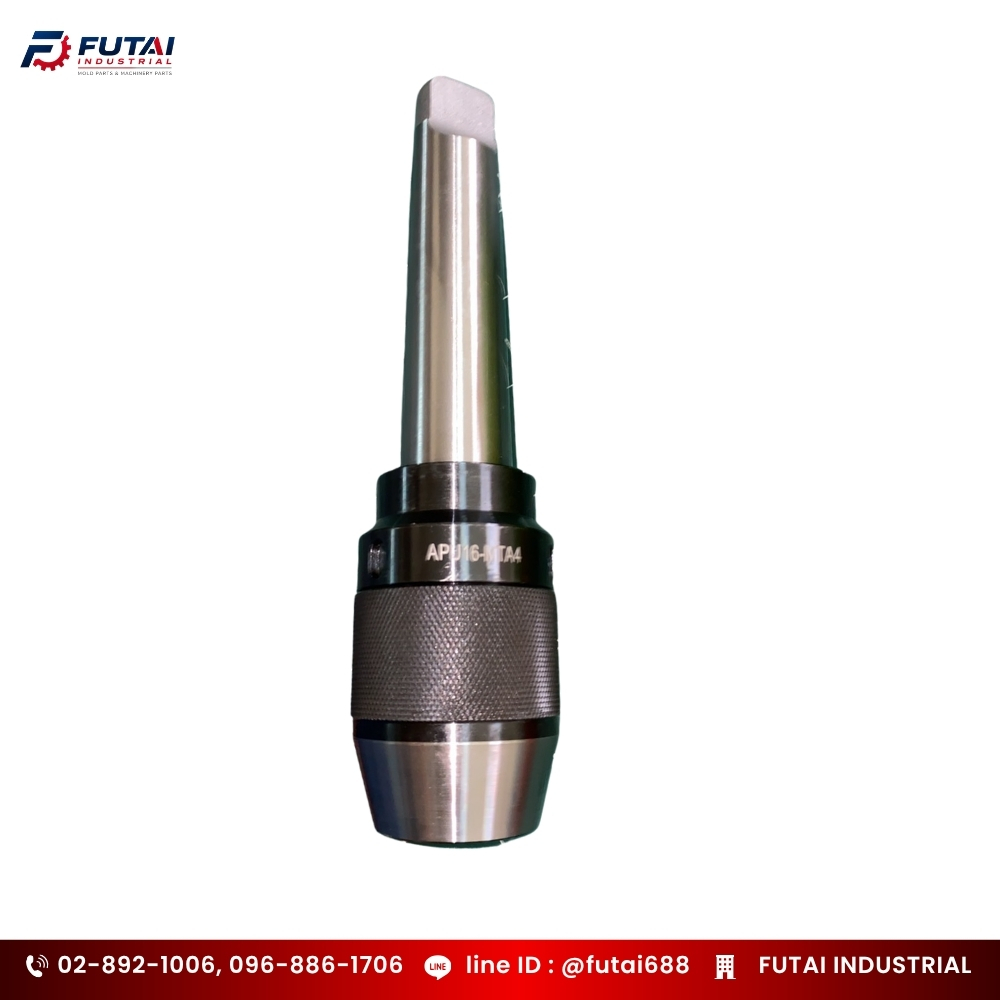

1. หัวจับดอกสว่านแบบ APU (Integrated Keyless Drill Chuck)

หัวจับดอกสว่านแบบ APU (Integrated Keyless Drill Chuck) เป็นหัวจับแบบรวมชิ้นที่ผสานก้านต่อและตัวจับดอกสว่านไว้ในชุดเดียว ช่วยให้เปลี่ยนดอกสว่านได้รวดเร็วโดยไม่ต้องใช้จำปาขัน มีความแข็งแรงและเที่ยงตรงสูง ลดการสั่นสะเทือน รองรับรอบหมุนสูง และยึดดอกสว่านได้อย่างมั่นคงเปลี่ยนดอกสว่านได้เร็ว นิยมใช้กับรุ่น BT30 หรือ BT40

• จุดเด่น
  เปลี่ยนดอกสว่านง่าย รวดเร็ว ไม่ต้องใช้จำปาขัน แข็งแรง เที่ยงตรงสูง ลดการสั่นสะเทือน และเหมาะกับงานที่ต้องการความแม่นยำ มี
• การใช้งาน
  เหมาะสำหรับงานเจาะด้วยเครื่อง CNC, Machining Center และเครื่องจักรอุตสาหกรรม รวมถึงงานผลิตชิ้นส่วนที่ต้องควบคุมความแม่นยำของรูเจาะและลดการสั่นสะเทือน

2. หัวจับดอกสว่านแบบมีก้านตรง (Straight Shank Drill Chuck) ยืดหยุ่นและปรับเปลี่ยนง่าย

หัวจับดอกสว่านแบบมีShrink Fit Holder (อาเบอร์ชิงฟิต)ก้านตรง ประเภทนี้จะมีก้านต่อเป็นทรงกระบอกตรง (Straight Shank) ออกแบบมาเพื่อให้สามารถเสียบเข้ากับ ปลอกลดขนาด (Sleeve) หรือ Collet Holder บนป้อมมีด (Turret) ของเครื่องกลึง CNC ได้โดยตรง

• จุดเด่น ติดตั้งง่าย ปรับเปลี่ยนดอกสว่านที่มีขนาดก้านต่างกันได้สะดวก สะดวกรวดเร็วในการ Set-up งานหลายชนิดในบรรทัดการผลิตเดียว
• การใช้งาน เหมาะสำหรับงานกลึงทั่วไป งานเจาะนำ (Center Drill) หรือการใช้งานร่วมกับดอกสว่าน HSS ที่มีช่วงขนาดก้านหลากหลาย

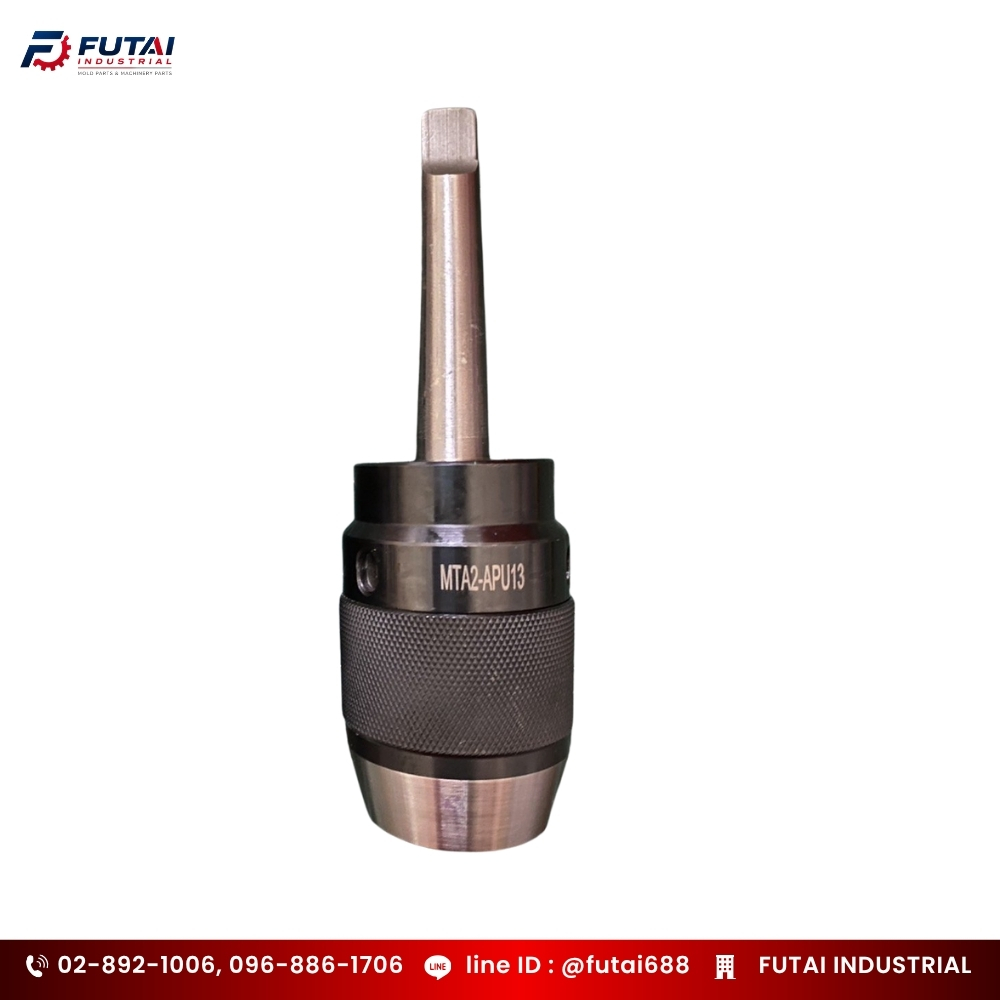

3. หัวจับแบบ Morse Taper (MT Shank) สำหรับงานหนักและดอกสว่านก้านเตเปอร์

หัวจับประเภทก้านเตเปอร์ หรือ Morse Taper (MT) เป็นรูปแบบคลาสสิกแต่ยังทรงประสิทธิภาพสูง โดยก้านของหัวจับจะเป็นทรงกรวยเรียวเพื่อเสียบเข้ากับท้ายแท่น (Tailstock) หรือสปินเดิลของเครื่องกลึงได้โดยตรง

• จุดเด่น ใช้แรงอัดทางกลในการล็อคก้านเตเปอร์ ทำให้รองรับแรงบิดและแรงดันในแนวแกน (Axial Force) ได้สูงมากโดยไม่หลุดง่าย
• การใช้งาน เหมาะสำหรับการเจาะรูขนาดใหญ่ งานที่ต้องใช้ดอกสว่านก้านเตเปอร์ (Taper Shank Drill) หรือการเจาะลึกที่ต้องใช้แรงกดค่อนข้างสูง

วิธีเลือกหัวจับดอกสว่านสำหรับเครื่องกลึง CNC

การเลือกหัวจับไม่ควรดูเฉพาะว่า ใส่กับดอกสว่านได้หรือไม่ แต่ควรพิจารณาระบบทั้งหมดร่วมกัน ได้แก่

• ขนาดก้านดอกสว่าน ต้องอยู่ในช่วงการจับของ Collet หรือ Drill Chuck ที่เลือกใช้
• รูปแบบป้อมมีดและ Interface ต้องตรวจสอบว่าเครื่องใช้ Tool Holder แบบใด รวมถึงขนาดรูรับเครื่องมือและระบบยึดของป้อมมีด
• ลักษณะงานเจาะ งานเจาะทั่วไป งานเจาะรูขนาดใหญ่ งานเจาะลึก และงานที่ต้องการ Tolerance สูง อาจเหมาะกับระบบจับยึดแตกต่างกัน
• ระยะยื่นของเครื่องมือ ควรเลือกชุดจับที่ทำให้ Tool Overhang สั้นเท่าที่กระบวนการอนุญาต เพื่อรักษาความแข็งแกร่งของชุดเครื่องมือ
• ระบบน้ำหล่อเย็น หากใช้ดอกสว่านแบบ Through Coolant ต้องตรวจสอบว่า Holder และอุปกรณ์ต่อทั้งหมดสามารถส่งน้ำหล่อเย็นผ่านไปยังเครื่องมือได้หรือไม่
• ผู้ผลิตเครื่องมือระดับอุตสาหกรรมจึงมักพิจารณาการเลือก Chuck จากหลายปัจจัยร่วมกัน ทั้งประเภทงาน วัสดุที่ผลิต ค่า Tolerance รูปแบบการผลิต และระบบจ่ายน้ำหล่อเย็น

เลือกอุปกรณ์จับทูลให้ตรงกับเครื่องจักร ลดปัญหาในงาน CNC

ในมุมของผู้ให้บริการอุปกรณ์อุตสาหกรรม เราพบว่าปัญหาหลายครั้งไม่ได้เกิดจากดอกสว่านเพียงอย่างเดียว แต่อาจเกิดจากการเลือก Tool Holder, Collet, Sleeve หรือ Adapter ไม่สัมพันธ์กับเครื่องจักรและลักษณะงาน

ก่อนสั่งซื้อจึงควรเตรียมข้อมูล เช่น รุ่นเครื่อง CNC รูปแบบป้อมมีด ขนาดรูรับ Holder ขนาดก้านดอกสว่าน ช่วงเส้นผ่านศูนย์กลางที่ใช้งาน และประเภทงานที่จะนำไปผลิต เพื่อช่วยลดโอกาสเลือกอุปกรณ์ผิดรุ่นและลดเวลาปรับตั้งหน้างาน

บริษัท ฟู่ไท้ อินดัสเทรียล จำกัด ดำเนินงานด้านการผลิต ออกแบบ นำเข้า และจัดจำหน่ายอุปกรณ์เครื่องมืออุตสาหกรรม รวมถึงกลุ่มอุปกรณ์จับทูล เครื่องมือตัด อุปกรณ์เครื่องจักร เครื่องมือวัด และอุปกรณ์ที่เกี่ยวข้องกับงานแม่พิมพ์

คำถามที่พบบ่อยเกี่ยวกับหัวจับดอกสว่านสำหรับเครื่องกลึง CNC

Q. หัวจับดอกสว่านสำหรับเครื่องกลึง CNC มีหน้าที่อะไร

A หัวจับดอกสว่านทำหน้าที่ยึดดอกสว่านหรือเครื่องมือเจาะเข้ากับป้อมมีด (Turret) หรือสปินเดิลของเครื่องกลึง CNC เพื่อให้เครื่องมืออยู่ในตำแหน่งที่มั่นคงและสามารถเจาะรูชิ้นงานได้อย่างแม่นยำ ช่วยลดการสั่นสะเทือนและปัญหาการเยื้องศูนย์ระหว่างการทำงาน

Q หัวจับดอกสว่าน CNC มีกี่ประเภท

A ประเภทที่พบได้บ่อย ได้แก่ ER Collet Chuck, Straight Shank Drill Chuck และ Morse Taper (MT Shank) โดยแต่ละประเภทเหมาะกับรูปแบบก้านเครื่องมือและระบบติดตั้งของเครื่องจักรที่แตกต่างกัน

Q. ER Collet Chuck เหมาะกับงานแบบใด

A ER Collet Chuck เหมาะกับงานที่ต้องการความแม่นยำและแรงจับยึดที่มั่นคง สามารถรองรับเครื่องมือหลายขนาดตามเบอร์ Collet และช่วยควบคุมการเยื้องศูนย์ของเครื่องมือได้ดี จึงนิยมใช้กับงาน CNC ที่ต้องการคุณภาพรูเจาะและความสม่ำเสมอในการผลิต

Q จะเลือกหัวจับดอกสว่านสำหรับเครื่องกลึง CNC อย่างไร

A ควรพิจารณาระบบติดตั้งของเครื่องจักร ขนาดก้านดอกสว่าน ประเภทป้อมมีดหรือสปินเดิล รอบความเร็วในการทำงาน ค่า Runout ที่ต้องการ และลักษณะวัสดุของชิ้นงาน การเลือกหัวจับให้ตรงกับสเปกเครื่องจักรจะช่วยให้การจับยึดมีประสิทธิภาพมากขึ้น
