ปากกาจับชิ้นงานเอียงองศา

ปากกาจับชิ้นงานเอียงองศา สำหรับงาน CNC ช่วยเพิ่มความแม่นยำได้อย่างไร

ปากกาจับชิ้นงานเอียงองศา หรือ Tilting Machine Vice เป็นอุปกรณ์สำหรับยึดจับชิ้นงานบนเครื่องจักร โดยออกแบบให้สามารถปรับตำแหน่งชิ้นงานเป็นมุมที่ต้องการได้ เหมาะกับงาน Milling งานเจียรราบ รวมถึงงานที่ต้องกัด เจาะ หรือขึ้นรูปในแนวเอียง

ความสามารถในการปรับมุมช่วยลดข้อจำกัดจากการจับชิ้นงานในแนวระนาบเพียงอย่างเดียว โดยเฉพาะงานที่ต้องควบคุมองศาของพื้นผิวหรือรูเจาะให้สัมพันธ์กับแบบชิ้นงาน หากการตั้งมุมคลาดเคลื่อน แม้เพียงเล็กน้อย ก็อาจส่งผลต่อขนาด ตำแหน่ง และความเที่ยงตรงของชิ้นงานได้

สำหรับงาน CNC ที่ต้องทำซ้ำหลายชิ้น การมีอุปกรณ์จับงานที่สามารถตั้งมุมได้อย่างเป็นระบบจึงช่วยให้กระบวนการผลิตมีความสม่ำเสมอมากขึ้น

ปากกาจับชิ้นงานเอียงองศาช่วยเพิ่มความแม่นยำในงาน CNC อย่างไร

ความแม่นยำไม่ได้ขึ้นอยู่กับเครื่อง CNC เพียงอย่างเดียว แต่เริ่มตั้งแต่การจัดวางและยึดชิ้นงาน หากชิ้นงานเคลื่อนตัวหรือวางผิดมุมระหว่างการกัด ย่อมส่งผลต่อค่าที่ได้จากกระบวนการผลิต

ปากกาจับชิ้นงานเอียงองศาช่วยในส่วนนี้ได้หลายด้าน

1. ควบคุมองศาของชิ้นงานได้ง่ายขึ้น

ตัวปากกาสามารถปรับเอียงขึ้น-ลงได้ตั้งแต่ 0-90 องศา ทำให้สามารถจัดตำแหน่งชิ้นงานตามมุมที่ต้องการได้ โดยมีสเกลสำหรับอ้างอิงองศาบริเวณตัวปากกา ช่วยให้ผู้ปฏิบัติงานตรวจสอบและตั้งค่าก่อนเริ่มกระบวนการผลิตได้สะดวกขึ้น

2. ลดความคลาดเคลื่อนจากการตั้งงาน

การจับชิ้นงานด้วยวิธีดัดแปลงหรือใช้อุปกรณ์เสริมหลายชิ้น อาจทำให้เกิดจุดคลาดเคลื่อนระหว่างการตั้งงาน ปากกาเอียงองศาช่วยรวมหน้าที่การจับและการปรับมุมไว้ในอุปกรณ์เดียว จึงช่วยให้การ Setup มีความเป็นระบบมากขึ้น

โดยเฉพาะงานที่ต้องผลิตซ้ำ การกำหนดตำแหน่งและองศาที่ชัดเจนช่วยลดโอกาสเกิดความแตกต่างระหว่างชิ้นงานแต่ละชิ้น

3. รองรับการกัดและเจาะในมุมที่หลากหลาย

งาน Milling บางประเภทจำเป็นต้องกัดผิวเอียงหรือเจาะรูที่ไม่ได้อยู่ในแนว 90 องศา การปรับปากกาให้สัมพันธ์กับมุมของชิ้นงานช่วยให้เครื่องมือตัดสามารถเข้าถึงพื้นที่ทำงานได้เหมาะสมมากขึ้น

จึงเหมาะกับงานที่ต้องการความยืดหยุ่น เช่น งานทำ JIG, Fixture, งานกัดชิ้นส่วน และงานเจียรที่ต้องควบคุมมุมอย่างละเอียด

4. หมุนฐานได้ 360 องศา

นอกจากการปรับเอียงขึ้น-ลงแล้ว ปากกาเอียงองศายังสามารถหมุนฐานได้รอบตัว 360 องศา ทำให้ผู้ใช้งานสามารถกำหนดทิศทางของชิ้นงานให้เหมาะกับแนวการทำงานของเครื่องจักรได้มากขึ้น

คุณสมบัตินี้มีประโยชน์กับงานที่ต้องเปลี่ยนแนวการจับชิ้นงาน หรือจำเป็นต้องเข้าถึงหลายด้านโดยไม่ต้องสร้างชุดจับงานใหม่ทั้งหมด

ปากกาเอียงองศาเหมาะกับงานประเภทใด

การเลือกใช้อุปกรณ์จับชิ้นงานควรพิจารณาจากลักษณะงาน ขนาดชิ้นงาน และระดับความแม่นยำที่ต้องการ โดย Tilting Machine Vice เหมาะกับงานที่ต้องควบคุมตำแหน่งและมุม เช่น

• งาน Milling ที่ต้องกัดผิวเอียง
• งานเจียรราบที่ต้องควบคุมองศา
• งานเจาะรูในตำแหน่งทำมุม
• งานผลิต JIG และ Fixture
• งานต้นแบบและงานผลิตชิ้นส่วน
• งานที่ต้องเปลี่ยนองศาการจับชิ้นงานหลายรูปแบบ

สามารถใช้จับวัสดุได้หลากหลาย เช่น เหล็ก พลาสติก อะลูมิเนียม และไม้ ทั้งนี้ควรเลือกขนาดและโครงสร้างของปากกาให้สัมพันธ์กับน้ำหนักและขนาดของชิ้นงาน รวมถึงแรงตัดที่เกิดขึ้นระหว่างการผลิต

วิธีเลือกปากกาจับชิ้นงานเอียงองศาสำหรับงาน CNC

การเลือกไม่ได้ดูเฉพาะช่วงองศาที่ปรับได้ แต่ควรพิจารณาร่วมกับลักษณะการใช้งานจริง

• ช่วงการปรับองศา หากต้องทำงานหลายมุม ควรเลือกปากกาที่สามารถปรับได้ครอบคลุมลักษณะงาน เช่น รุ่นที่ปรับได้ 0-90 องศา
• ขนาดปากกาและระยะจับ ต้องสัมพันธ์กับขนาดชิ้นงาน หากชิ้นงานมีขนาดใหญ่หรือมีน้ำหนักมาก ควรเลือกปากกาที่มีโครงสร้างเหมาะสมเพื่อให้จับยึดได้มั่นคง
• ความแข็งแรงของโครงสร้าง งาน Milling และงานเจียรมีแรงกระทำต่อชิ้นงานแตกต่างกัน จึงควรเลือกวัสดุและโครงสร้างที่รองรับลักษณะงานได้อย่างเหมาะสม
• สเกลบอกองศา สเกลหรือ Quadrant ช่วยให้ผู้ปฏิบัติงานตั้งค่าและตรวจสอบมุมได้สะดวก ลดการพึ่งพาการวัดซ้ำหลายขั้นตอน

ปากกาจับชิ้นงานเอียงองศา เลือกอย่างไรให้เหมาะกับงาน

สิ่งสำคัญคือควรเลือกจาก ประเภทเครื่องจักร ขนาดชิ้นงาน มุมที่ต้องการ ความถี่ในการเปลี่ยนงาน และระดับความแม่นยำ ไม่ควรพิจารณาจากขนาดหรือราคาของปากกาเพียงอย่างเดียว

สำหรับโรงงานที่มีงาน Milling และเจียรราบหลายรูปแบบ การเลือกปากกาที่สามารถปรับมุมและหมุนฐานได้จะช่วยเพิ่มความยืดหยุ่นในการ Setup ขณะที่งานผลิตซ้ำควรให้ความสำคัญกับความแข็งแรงและความสามารถในการรักษาตำแหน่งของชิ้นงาน

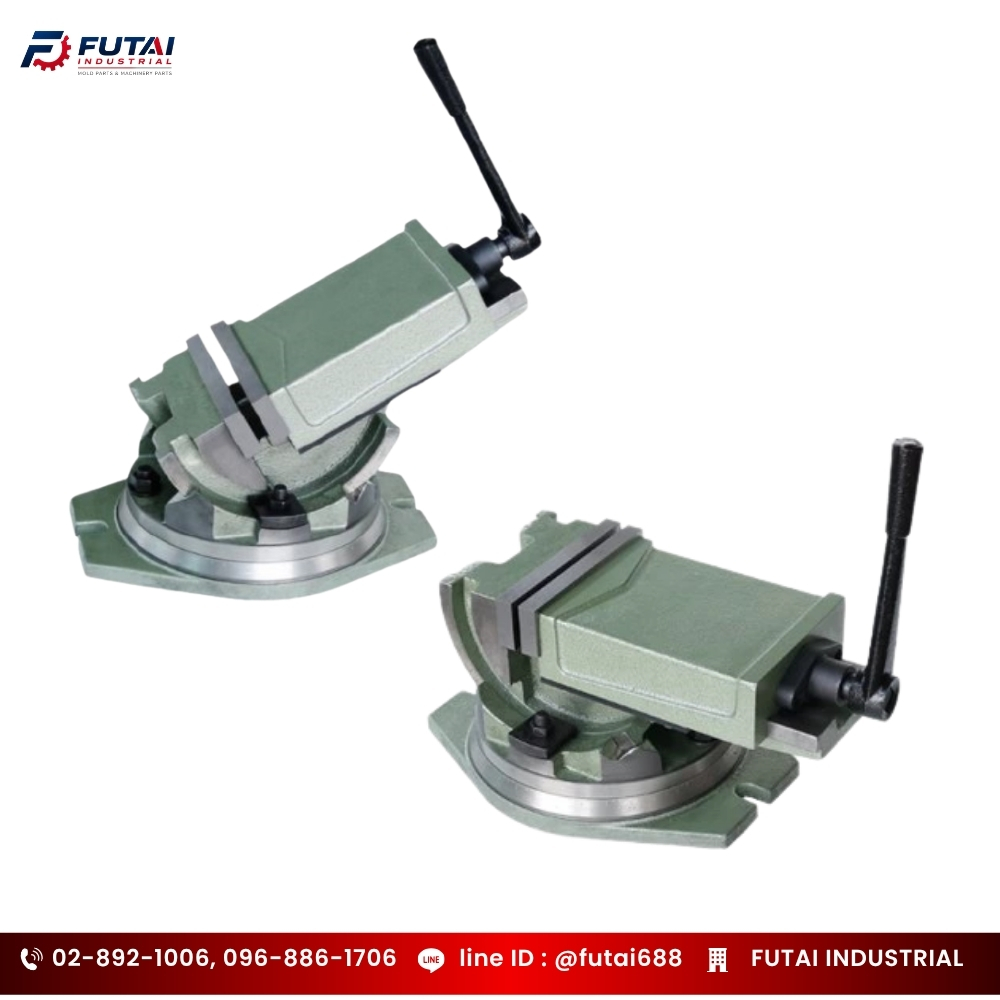

ปากกาเอียงองศา Tilting Machine Vice สำหรับงาน Milling และ CNC

ปากกาเอียงองศา Tilting Machine Vice ของฟู่ไท้ อินดัสเทรียล ออกแบบสำหรับใช้กับเครื่อง Milling และงานเจียรราบ โดยสามารถปรับเอียงได้ 0-90 องศา และหมุนฐานได้ 360 องศา พร้อมสเกลสำหรับอ้างอิงมุม ช่วยให้การจัดตำแหน่งชิ้นงานมีความสะดวกและเหมาะกับงานที่ต้องการความเที่ยงตรงสูง

ฟู่ไท้ อินดัสเทรียลมีประสบการณ์ด้านการผลิต ออกแบบ นำเข้า และจำหน่ายอุปกรณ์เครื่องจักร รวมถึงเครื่องมือที่เกี่ยวข้องกับงานแม่พิมพ์และงานอุตสาหกรรม จึงสามารถให้คำแนะนำในการเลือกอุปกรณ์ให้สอดคล้องกับลักษณะการใช้งานของแต่ละโรงงานได้

หากกำลังมองหา ปากกาจับชิ้นงานเอียงองศา สำหรับงาน CNC, Milling, เจียรราบ, JIG หรือ Fixture ควรพิจารณาจากลักษณะงานจริงเป็นหลัก เพื่อให้ได้อุปกรณ์ที่ช่วยลดเวลา Setup ควบคุมองศาได้สะดวก และรองรับกระบวนการผลิตได้อย่างเหมาะสมสอบถามข้อมูลเพิ่มเติมได้ที่ www.futai.co.th

คำถามที่พบบ่อยเกี่ยวกับ ปากกาจับชิ้นงานเอียงองศา

Q ปากกาจับชิ้นงานเอียงองศา แตกต่างจากปากกาจับชิ้นงานแบบปกติอย่างไร
A ปากกาจับชิ้นงานแบบปกติ (Standard Vice) ทำได้เพียงจับยึดชิ้นงานในแนวขนานหรือฉาก 90 องศาเท่านั้น หากต้องการทำงานเอียงต้องใช้อุปกรณ์เสริม เช่น Sine Bar หรือ Angle Block ในขณะที่ปากกาจับชิ้นงานเอียงองศา (Tilting Machine Vice) มีกลไกปรับเอียง 090 องศาและหมุนฐานได้ 360 องศาในตัว ช่วยลดเวลา Setup และเพิ่มความเที่ยงตรงได้มากกว่า

Q หากนำปากกาเอียงองศาไปใช้กับเครื่องเจียรราบ ความเที่ยงตรงจะยังคงเดิมหรือไม่
A ยังคงความเที่ยงตรงสูง เนื่องจากตัวโครงสร้างผลิตจากเหล็กชุบแข็ง/สแตนเลสคุณภาพสูง มาพร้อมระบบสเกลและกลไกล็อกองศาที่แน่นหนา รองรับงานผลิต JIG, FIXTURE และงานเจียรผิวเอียงที่ต้องการค่าความราบ (Flatness) และมุมฉากที่เป๊ะตามสเปก

Q สามารถนำไปใช้จับยึดวัสดุชนิดใดได้บ้าง และทนทานต่อแรงตัดเฉือนแค่ไหน
A สามารถจับยึดวัสดุได้หลากหลาย ตั้งแต่เหล็กโครงสร้าง Metal, อะลูมิเนียม, พลาสติกวิศวกรรม ไปจนถึงไม้ โครงสร้างถูกออกแบบให้รับแรงตัดเฉือน (Cutting Force) ในงานกัดมิลลิ่งและงาน CNC ได้ดี ช่วยลดอาการสั่นพะเยิบ (Chatter) ขณะกลึงหรือกัดงาน
