เกจหาขอบชิ้นงาน (Edge Finder) คือเครื่องมือสำคัญในงานกัดโลหะ (Milling) ใช้สำหรับหาตำแหน่งขอบ มุม หรือจุดศูนย์กลางของชิ้นงานบนเครื่องจักร CNC ให้แม่นยำ โดยการติดตั้งที่หัวจับเครื่อง (Chuck) หมุนด้วยความเร็วรอบที่กำหนด (400-600 RPM) แล้วค่อย ๆ เคลื่อนเข้าหาชิ้นงานจนปลายสัมผัสขอบ สังเกตเข็มดีดหรือสัญญาณไฟ/เสียง (สำหรับรุ่น Optical) เพื่อระบุตำแหน่งที่แน่นอน แล้วจึงเซ็ตค่าศูนย์ (Zero Set) ของเครื่องจักรให้ถูกต้องก่อนเริ่มงานกัด เพื่อให้ได้ชิ้นงานที่มีขนาดตรงตามแบบ
ลักษณะการใช้งาน
- ตั้งศูนย์ชิ้นงาน ใช้หาพิกัดแกน X และแกน Y ของชิ้นงานให้ตรงกับแกนของหัวสปินเดิล (Spindle) ก่อนเริ่มโปรแกรมการทำงาน
- กำหนดจุดอ้างอิง สร้างพิกัดเริ่มต้นในการเขียนหรือรันโปรแกรม CNC เพื่อให้ชิ้นงานมีขนาดและตำแหน่งถูกต้องตามแบบ
- ตรวจสอบความเรียบหรือระดับ เกจบางชนิดสามารถใช้วัดระดับความสูงหรือความลึก (แกน Z) ได้
วิธีการใช้งานเบื้องต้น
สำหรับเกจแบบกลไก มีขั้นตอนการใช้งานดังนี้
- ติดตั้ง Edge Finder เข้ากับหัวจับดอกกัด (Collet/Chuck) ของเครื่องจักร
- ตั้งความเร็วรอบของเครื่องจักร (RPM) ให้อยู่ในช่วงที่เหมาะสม (ปกติประมาณ 450 - 600 รอบ/นาที)
- ค่อย ๆ เลื่อนแกนของเครื่องจักรให้ Edge Finder เข้าใกล้ขอบชิ้นงานทีละน้อย
- เมื่อปลายเกจวิ่งชนขอบและเหวี่ยงเข้าศูนย์ตรงกันพอดี ให้หยุดการเคลื่อนที่ ตำแหน่งนั้นคือจุดอ้างอิงขอบชิ้นงาน (บวกด้วยรัศมีของหัวเกจ)
ประเภทของเกจหาขอบชิ้นงาน
ประเภทหลัก ๆ ของเครื่องหาขอบชิ้นงานที่นิยมใช้ในงานช่างและอุตสาหกรรม ได้แก่

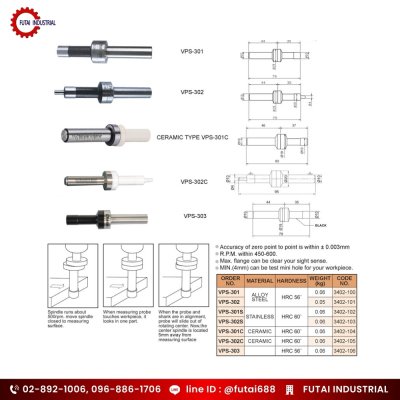

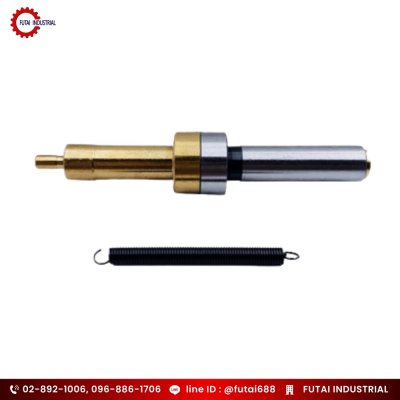

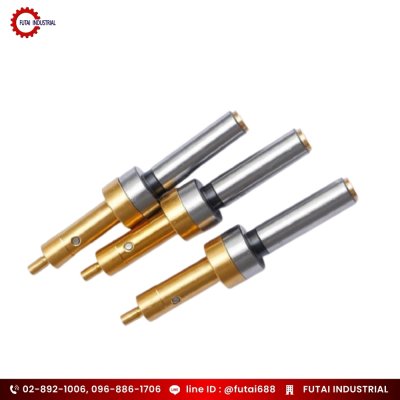

- แบบกลไก (Mechanical Edge Finder) เป็นแท่งทรงกระบอก เมื่อติดตั้งกับหัวจับและให้เครื่องหมุนสปินเดิลช้า ๆ แล้วเลื่อนไปแตะขอบชิ้นงาน ส่วนปลายจะเหวี่ยง (สะบัด) ออกจากศูนย์กลาง แสดงว่าหัวแตะชนกับขอบชิ้นงานพอดี
- แบบเซนเซอร์แสงและเสียง (Optical & Sound Edge Finder) ทำงานโดยใช้ระบบสัมผัสไฟฟ้า เมื่อหัววัดสัมผัสโดนขอบชิ้นงานที่เป็นโลหะ วงจรไฟฟ้าจะทำงาน ทำให้มีไฟ LED สว่างขึ้นและมีเสียงสัญญาณดังขึ้น
- แบบ 3 มิติ (3D Edge Finder) เป็นเกจที่มีความแม่นยำสูง สามารถวัดขอบชิ้นงานได้ทั้ง 3 แกน (X, Y, Z) ในตัวเดียว โดยจะแสดงค่าระยะบนหน้าปัดหรือจอ ทำให้เซ็ตอัพงานได้รวดเร็ว
เราคือโรงงานผลิต นำเข้าและจำหน่าย เกจหาขอบชิ้นงาน
โทรสั่งซื้อสินค้า 02-8921006 , 096-886-1606 หรือ Add Line ID : @futai688
หากลูกค้าท่านใดสนใจงานอะไหล่แม่พิมพ์ ทั้งแบบนำเข้า หรือสั่งทำตามแบบ บริษัท ฟู่ไท้ อินดัสเทรียล จำกัด เป็นผู้ผลิต ออกแบบ นำเข้าและจำหน่ายอุปกรณ์และเครื่องมือแม่พิมพ์ฉีดพลาสติก แม่พิมพ์ปั๊มโลหะมายาวนาน เราสามารถผลิตงานได้รวดเร็วและตรงตามแบบได้อย่างแน่นอน เรามีบริการจัดส่ง และมีพนักงานรับสายให้คำปรึกษาอย่างดี หรือหากลูกค้าต้องการมาดูสินค้าด้วยตัวเอง เรามีโกดังตั้งอยู่ที่พระราม 2 ใกล้ถนนใหญ่ เดินทางมาสะดวก หากลูกค้าไม่มั่นใจเรื่องเบอร์ของสินค้า รุ่น หรือยี่ห้อ สามารถติดต่อสอบถามได้ที่ 02-8921006 หรือ 096-886-1606
