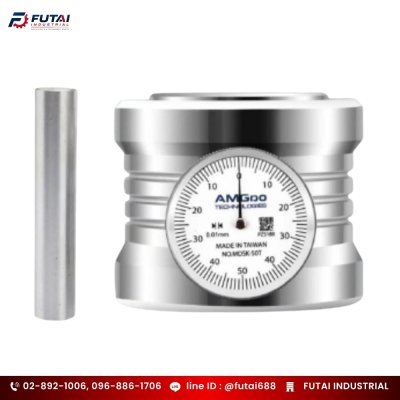

เกจเช็คความสูง Z (Z Axial Height Gauge )

เกจเช็คความสูง Z (Z Axial Height Gauge )

เกจเช็คความสูง Z หรือที่ช่างเรียกกันทั่วไปว่า Z-Axis Setting Gauge หรือ Zero Setter เป็นเครื่องมือวัดที่ใช้ในงานเครื่องจักรกลซีเอ็นซี (CNC) ทำหน้าที่กำหนดจุดอ้างอิงความสูงปลายเครื่องมือ (เช่น ดอกสว่านหรือดอกเอ็นมิล) ให้สัมพันธ์กับผิวหน้าชิ้นงาน ช่วยให้ตั้งค่าแกน Z ได้อย่างแม่นยำรวดเร็ว

คุณสมบัติหลักและการใช้งาน

• ช่วงการวัด (Measuring Range) ประมาณ 0-50 มม. (ขึ้นอยู่กับรุ่น)
• ค่าละเอียด (Resolution) 0.01 มม. หรือ 0.001 มม. (ในรุ่นดิจิทัล)
• ความแม่นยำ (Accuracy) ±0.01 มม. ±0.005 มม.
• แรงกดสปริง (Measuring Force) ~12 N (เพื่อไม่ให้ทำลายคมตัด)
• ขนาดมาตรฐานของตัวเครื่อง เส้นผ่านศูนย์กลางประมาณ 50 มม. / ความสูง 50-60 มม.
• วัสดุ เหล็กแข็งชุบแข็ง + สเตนเลส / อลูมิเนียมอัลลอย (ในบางรุ่น)

ประเภทเกจเช็คความสูงแกน Z

• แบบอนาล็อก (Dial Indicator) แสดงผลด้วยเข็มบนหน้าปัดนาฬิกา อ่านค่าง่าย ไม่ต้องใช้แบตเตอรี่ ทนทานต่อสัญญาณรบกวนทางไฟฟ้า และช่างสามารถสังเกตความเร็วในการเคลื่อนที่ของเข็มได้ทันที
• แบบดิจิทัล (Digital LCD) แสดงผลเป็นตัวเลขบนหน้าจอ LCD ช่วยลดความผิดพลาดในการอ่านค่า (Human Error) สามารถสลับหน่วยวัดระหว่าง มิลลิเมตร และ นิ้ว ได้อย่างสะดวก
• แบบมีแสงไฟ (Optical/LED) ใช้ระบบสัมผัสวงจรไฟฟ้า เมื่อปลายดอกกัดแตะโดนผิวเกจ ไฟ LED จะสว่างขึ้นเพื่อบอกว่าถึงจุดตั้งค่า (Zero) แล้ว

นอกจากนี้ตัวเกจยังมี ประเภทของฐาน ให้เลือกใช้เพื่อความเหมาะสมกับชิ้นงาน:

• รุ่นมีแม่เหล็ก ช่วยยึดเกาะฐานโต๊ะเครื่องจักรหรือชิ้นงานที่เป็นเหล็กได้อย่างแน่นหนา ป้องกันเกจเลื่อนขณะใช้งาน
• รุ่นไม่มีแม่เหล็ก เหมาะสำหรับตั้งค่าบนโต๊ะเครื่องจักรหรือวัสดุที่ไม่ดูดติดแม่เหล็ก ความสูงมาตรฐานที่นิยมใช้ทั่วไปคือ 50 มม. (ค่าความแม่นยำสูงระดับ ± 0.005 มม.)

โรงงานผลิต นำเข้าและจำหน่าย เกจเช็ค Z (Z-Gauge)

โทรสั่งซื้อสินค้า 02-892-1006 , 097-046-3239
Line ID : @futai688

วิธีการใช้งานเบื้องต้น

1. วางตัวเกจบนชิ้นงานหรือบนฐานรองเครื่องจักร
2. เลื่อนปลายเครื่องมือ (Tool) ลงมาให้สัมผัสกับหน้าสัมผัสของเกจอย่างช้าๆ
3. สังเกตหน้าปัดนาฬิกา (Dial Gauge) หรือหน้าจอดิจิทัล จนกระทั่งเข็มชี้ไปที่เลขศูนย์ (0)
4. ระบบจะทำการคำนวณระยะห่างอัตโนมัติ ทำให้ทราบตำแหน่งศูนย์ของแกน Z ได้ทันที
