เกจเช็ค Z

เกจเช็ค Z (Z-Gauge)

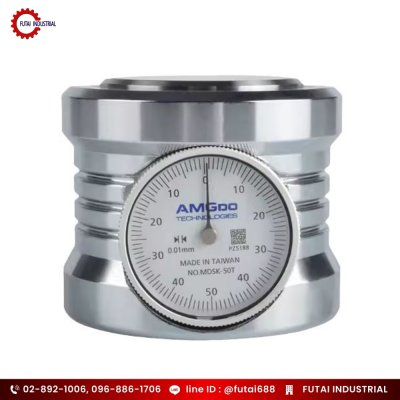

เกจเช็ค Z (Z-Gauge) หรือที่ช่างมักเรียกว่า Z-Axis Setting Gauge / Z Height Gauge / Zero Setter เป็นเครื่องมือวัดและตั้งค่าที่ใช้ในงานเครื่องจักรกลซีเอ็นซี (CNC Machine) และงานแมชชีนนิ่ง (Machining) เพื่ออ้างอิงค่าตำแหน่งแกน Z ของเครื่องจักรได้อย่างแม่นยำ

คุณสมบัติทางเทคนิค (โดยทั่วไป)

ตัวเกจเป็นทรงกระบอกหรือทรงเหลี่ยม ขนาดกะทัดรัด ด้านบนมี หน้าสัมผัสเรียบ (Measuring Surface) สำหรับให้ปลายเครื่องมือสัมผัสจะใช้ภายในติดตั้ง กลไกสวิตช์หรือสปริงโหลด ที่เชื่อมกับ หน้าปัดนาฬิกา (Dial Indicator) หรือ หน้าจอดิจิทัล ส่วนฐานด้านล่างมักทำเป็น แม่เหล็ก เพื่อยึดเกาะโต๊ะเครื่องจักรได้แน่น

• ช่วงการวัด (Measuring Range) ประมาณ 050 มม. (ขึ้นอยู่กับรุ่น)
• ค่าละเอียด (Resolution) 0.01 มม. หรือ 0.001 มม. (ในรุ่นดิจิทัล)
• ความแม่นยำ (Accuracy) ±0.01 มม. ±0.005 มม.
• แรงกดสปริง (Measuring Force) ~12 N (เพื่อไม่ให้ทำลายคมตัด)

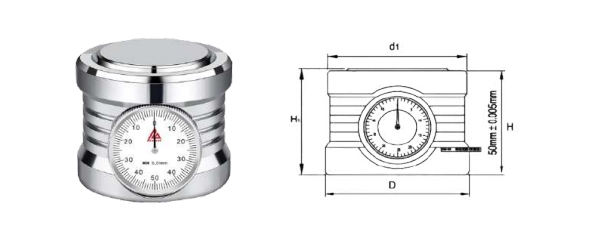

• ขนาดมาตรฐานของตัวเครื่อง เส้นผ่านศูนย์กลางประมาณ 50 มม. / ความสูง 5060 มม.
• วัสดุ: เหล็กแข็งชุบแข็ง + สเตนเลส / อลูมิเนียมอัลลอย (ในบางรุ่น)
• ระบบแสดงผล
  • แบบอนาล็อก (หน้าปัดนาฬิกา)
  • แบบดิจิทัล พร้อมหน้าจอ LCD

โรงงานผลิต นำเข้าและจำหน่าย เกจเช็ค Z (Z-Gauge)

โทรสั่งซื้อสินค้า  02-8921006 , 097-046-3239

ลักษณะการใช้งานเครื่องวัด เกจเช็ค Z (Z-Gauge)

เกจเช็ค Z ผลิตจากสเตนเลสหรือโลหะชุบแข็ง เพื่อให้ทนต่อแรงกดและการใช้งานต่อเนื่องบางรุ่นมีการเคลือบผิวป้องกันสนิมมีหน้าปัด (Dial) หรือระบบดิจิทัลสำหรับอ่านค่าได้ทันทีาเป็นเครื่องวัดที่มีความแม่นยำสูงส่วนใหญ่มีค่าความคลาดเคลื่อนเพียง ±0.01 มม เหมาะกับงานที่ต้องการความละเอียดสูง เช่น งานแม่พิมพ์และงานชิ้นส่วน ความแม่นยำ  เกจเช็ค Z ถูกใช้อย่างแพร่หลายในวงการอุตสาหกรรม โดยเฉพาะในงานที่ต้องควบคุมความสูงและตำแหน่งอย่างแม่นยำ เช่น

• งาน CNC Milling / CNC Lathe  สำหรับตั้งค่าตำแหน่งความสูงของหัวกัดหรือดอกตัดก่อนเริ่มงาน
• งานแม่พิมพ์ (Mold & Die)  ใช้ตั้งค่าความสูงหัวตัดเพื่อป้องกันการกัดลึกเกินไปหรือเสียหา
• งานประกอบชิ้นส่วนความแม่นยำสูง  เช่น อุตสาหกรรมชิ้นส่วนอิเล็กทรอนิกส์ หรือชิ้นส่วนยานยนต์ที่ต้องควบคุมระยะอย่างเข้มงวด
• งานตรวจสอบและตั้งศูนย์เครื่องจักร เพื่อปรับระยะหัวเครื่องมือให้ตรงกับค่ามาตรฐาน

บริษัท ฟู่ไท้ อินดัสเทรียล จำกัด เป็นผู้ผลิต ออกแบบนำเข้าและจำหน่าย อุปกรณ์และเครื่องมือแม่พิมพ์ฉีดพลาสติก แม่พิมพ์ปั๊มโลหะ มายาวนานเรามีโกดังจัดเก็บสินค้าอยู่ที่พระราม2 สามารถเดินทางไปมาได้สะดวก จึงทำให้สามารถจัดส่งสินค้าได้รวดเร็วและตรงตามแบบได้แน่นอน
