เกจวัดเกลียว

เกจวัดเกลียว (Thread plug gauge)

 ประกอบด้วย ริงเกลียว และปลั๊กเกจ ทั้งสองแบบนี้คืออุปกรณ์สำหรับการวัดเกลียวที่มีมาตรฐาน

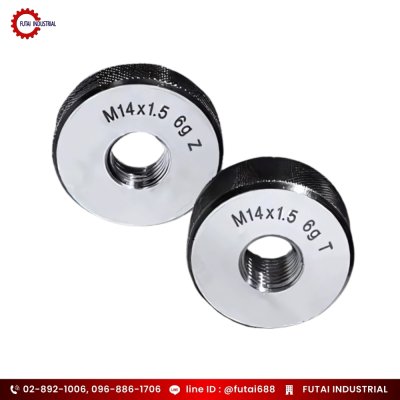

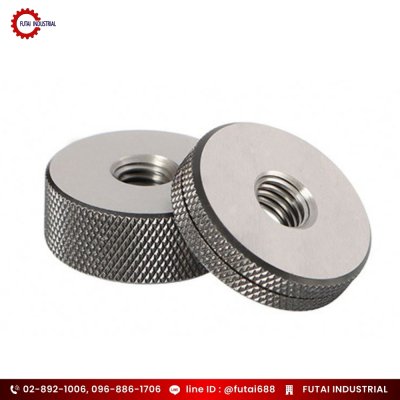

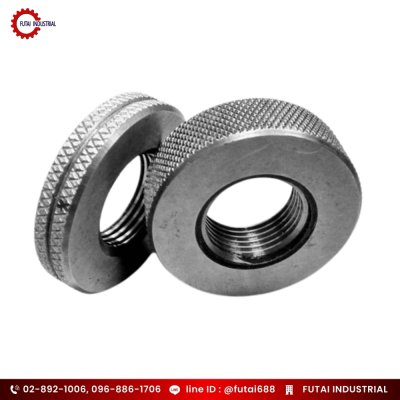

ริงเกจวัดเกลียว (Thread Ring Gauge) เป็นเครื่องมือวัดรูปแบบ วงแหวน ที่มีเกลียวอยู่ด้านใน ใช้สำหรับตรวจสอบขนาดและความถูกต้องของเกลียวด้านนอก (External Thread) เช่น เกลียวน็อต สกรู หรือเพลาเกลียว มักทำจากเหล็กกล้าแข็งชุบแข็งเพื่อทนต่อการสึกหรอ มีหน้าที่ตรวจสอบว่าชิ้นงานเกลียวภายนอกมีขนาดตามมาตรฐานหรือไม่ ใช้แยกชิ้นงานที่เกลียวถูกต้อง (ผ่าน) กับชิ้นงานที่ไม่ถูกต้อง (ไม่ผ่าน)

ส่วนประกอบของริงเกจวัดเกลียวทั่วไปจะมี 2 ด้าน คือ

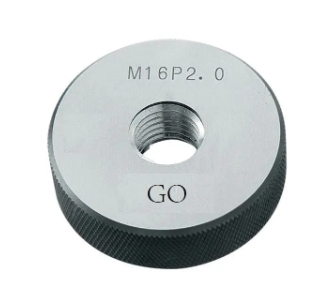

1.Go Side ด้านนี้ควรหมุนเข้ากับชิ้นงานได้อย่างราบรื่น (แต่ไม่หลวมเกินไป)

ริงเกจวัดเกลียว (Thread Ring Gauge) มีหลายขนาดตามมาตรฐานเกลียว เช่น

ตามขนาดเส้นผ่านศูนย์กลาง (Diameter)

แบ่งเป็น เมตริก (Metric Thread)

• ขนาดเล็ก: M1, M1.2, M1.6, M2, M2.5, M3
• ขนาดกลาง: M4, M5, M6, M8, M10, M12
• ขนาดใหญ่: M14, M16, M20, M24, M30, M36, M50
• ขนาดพิเศษ: M60 M100+ ใช้ในงานอุตสาหกรรมหนัก

แบ่งเป็น นิ้ว (Inch Thread)

• UNC / UNF เช่น ¼", 5/16", 3/8", ½", ¾", 1"
• NPT / BSP ใช้กับท่อและงานไฮโดรลิก

โรงงานผลิต นำเข้าและจำหน่าย เกจวัดเกลียว (Thread plug gauge)
โทรสั่งซื้อสินค้า 02-8921006 , 097-046-3239

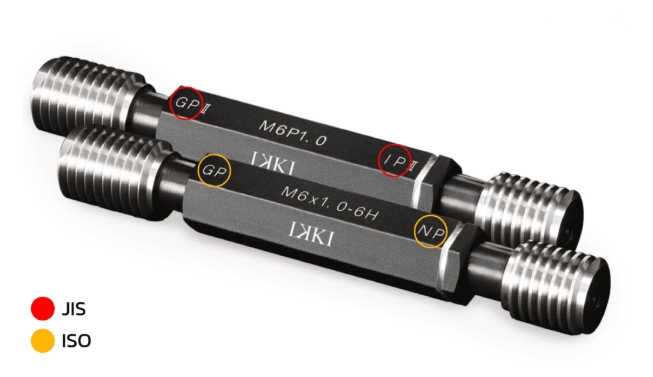

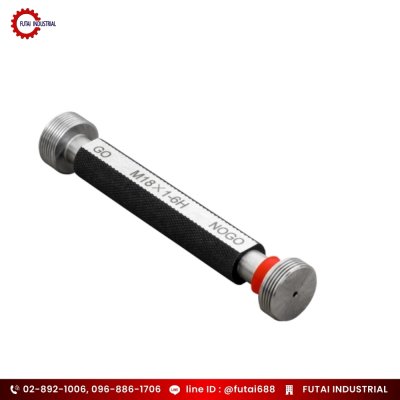

ปลั๊กเกจ สำหรับวัดเกลียว (Thread plug gauge) อีกเครื่องมือที่นิยมใช้ในการตรวจสอบขนาดของเกลียวภายในบริเวณส่วนหัว จะเป็นร่องเกลียวตามขนาดของเกลียวที่เลือกใช้ โดยแบ่งเป็นมาตรฐาน JIS class และ ISO class ซึ้ง ISO class เป็นมาตรฐานที่ได้รับการยอมรับ และถูกนำมาใช้งานอย่างแพร่หลายกันทั่วโลก ส่วน JIS class เป็นมาตรฐานที่ใช้กันในแถบเอเชีย

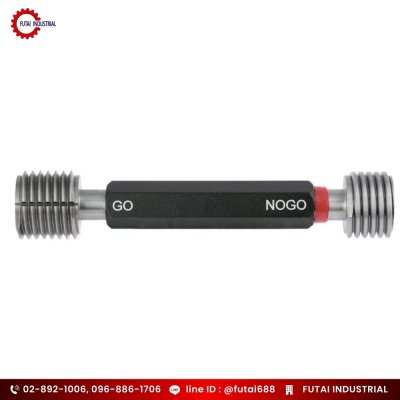

ส่วนประกอบของ ปลั๊กเกจ สำหรับวัดเกลียว (Thread plug gauge)

1. ฝั่ง GO หรือ ฝั่ง GP (GO Plug) จะมีความยาวมากกว่า ฝั่ง NOGO เพราะ เมื่อหมุนเกลียวเข้าไปที่รู จะสามารถตรวจสอบได้ว่า เกลียวของชิ้นงานนั้นมีขนาดสม่ำเสมอกันตลอดหรือไม่
2. ด้ามจับ ส่วนที่แสดงข้อมูลจำเพาะของเกลียวไว้ที่บริเวณนี้
   จากตัวอย่างในรูป M6 P1.0-6H คือ
   M คือ ชนิดของเกลียวในระบบเมตริก (metric)
   6 คือ ขนาดของเกลียว ในระบบนั้นๆ
   P1.0 คือ ระยะพิทช์ (pitch)
   6H คือ มาตรฐานความละเอียดของเกลียว
3. ฝั่ง NOGO หรือ ฝั่ง NP

ทีบริษัทฟู้ไท้ เป็นผู้นำเข้า และจำหน่ายอุปกรณ์สำหรับการวัดที่ได้มาตรฐาน มีคุณภาพสูง โดยสามารถติดต่อสอบถาม สั่งซื้อกับเราได้ เรามีบริการจัดส่ง และมีพนักงานรับสายให้คำปรึกษาอย่างดี หรือหากลูกค้าต้องการมาดูสินค้าด้วยตัวเอง เรามีโกดังตั้งอยู่ที่พระราม2 ใกล้ถนนใหญ่เดินทางมาสะดวก หากไม่มั่นใจเรื่องเบอร์ของสินค้า หรือรุ่น ยี่ห้อ โทรมาสอบถามทางเราก่อนได้ที่02-8921006 , 097-046-3239
