มีดเม็ด INSERT สำหรับงานกลึง

5 ปัจจัยหลักในการเลือกเม็ดมีดให้ เป๊ะ กับหน้างาน

การเลือกเม็ดมีดไม่ใช่แค่เรื่องของขนาด แต่คือศาสตร์ของการบาลานซ์ระหว่าง ความแข็งแรง และ ความละเอียด ดังนี้

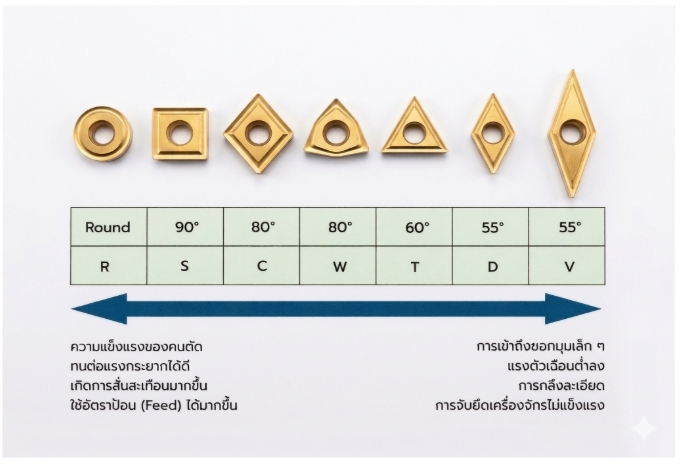

1. รูปทรงของเม็ดมีด (Insert Shape)

รูปทรงมีผลโดยตรงต่อความแข็งแรงและทิศทางการเข้าตัดงาน

• ทรงกลม (Round - Code R) แข็งแรง ทนต่อแรงกระแทกได้ดีเยี่ยม เหมาะกับการล้างผิวหน้าหยาบหรืองานที่มีการขัดจังหวะ (Interrupted Cut) แต่ข้อเสียคือเกิดแรงสั่นสะเทือนสูงหากใช้ไม่ถูกวิธี
• ทรงสี่เหลี่ยมจัตุรัส (Square - Code S) มีมุมใช้งานได้ถึง 4 มุม (หรือ 8 มุมในรุ่น Negative) ให้ความแข็งแรงสูง
• ทรงสามเหลี่ยม (Triangle - Code T) ยอดนิยมสำหรับงานกลึงทั่วไป มีมุมตัด 60 องศา สมดุลดีระหว่างความแข็งแรงและการเข้าถึง
• ทรงข้าวหลามตัดมุมแคบ (Diamond - Code V/D) ด้วยมุมปลายมีดเพียง 35 หรือ 55 องศา ทำให้เข้าถึงซอกมุมที่ซับซ้อนได้ดีที่สุด เหมาะสำหรับงานเก็บรายละเอียด (Finishing) แต่อ่อนแอต่อแรงกระแทก

หลักการจำ ยิ่งมุมกว้าง (เช่น ทรงกลมหรือสี่เหลี่ยม) คมตัดยิ่งแข็งแรงแต่เข้าซอกยาก ยิ่งมุมแคบ (เช่น ทรง V) ยิ่งเข้าซอกง่ายแต่คมตัดเปราะแตกง่ายกว่า

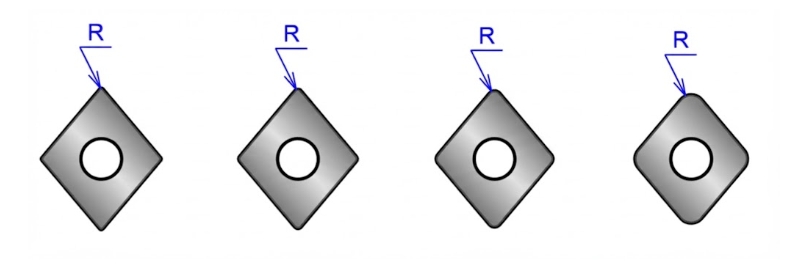

2. รัศมีที่มุมมีด (Nose Radius)

จุดเล็ก ๆ ที่เปลี่ยนคุณภาพผิว รัศมีมุมมีด (Corner Radius) มีผลต่อความแข็งแรงและผิวสัมผัส

• รัศมีขนาดเล็ก (เช่น 0.2 - 0.4 mm) เหมาะสำหรับงานเก็บละเอียด (Finishing) ลดการสั่นสะเทือนได้ดีเยี่ยม แต่สึกหรอไว
• รัศมีขนาดใหญ่ (เช่น 0.8 - 1.2 mm) เหมาะสำหรับงานลุยหนัก (Roughing) คมตัดแข็งแรง ทนทาน และใช้ Feed Rate ได้สูงกว่า

Pro Tip ค่ารัศมีมุมมีดควรมีค่าน้อยกว่าความลึกในการตัด (Depth of Cut - DOC) เสมอ เพื่อประสิทธิภาพสูงสุด

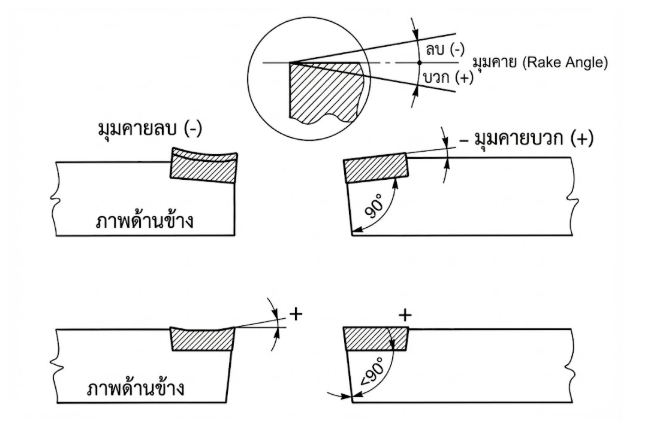

3. มุมเม็ดอินเสิร์ท บวก/ลบ (Positive/Negative)

ข้อแตกต่างของเม็ดมี มุมบวก และ มุมลบ คือ

• เม็ดมุมบวก (Positive) มีคมตัดด้านเดียว มุมหลบและคมตัดที่คมชัด ช่วยลดแรงต้านการตัด เหมาะมากสำหรับงานชิ้นเล็ก หรืองานที่เครื่องจักรมีกำลังน้อย
• เม็ดมุมลบ (Negative) มีคมทั้งสองด้าน และไม่มีมุมหลบที่ด้านข้าง ทำให้ใช้ได้ทั้ง 2 ด้าน (หน้า-หลัง) คุ้มค่าและแข็งแรง เหมาะกับงานหนัก

4. ขนาดของเม็ดอินเสิร์ท ความหนาของเม็ดอินเสิร์ท และขนาดของด้ามจับ

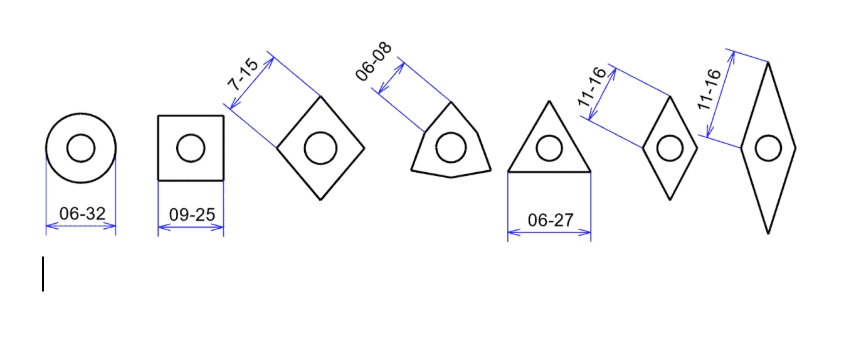

ขนาดของเม็ดอินเสิร์ทจะแสดงตามภาพ ซึ่งจะสัมพันธ์กับรูปทรงของเม็ดเอินเสิร์ท ความหนา และขนาดของด้ามจับที่ใช้

เครื่องจักรขนาดเล็กเราก็ควรจะเลือกใช้เม็ดอินเสิร์ทขนาดเล็ก เพราะใช้แรงตัดที่ต่ำกว่าเครื่องจักรขนาดใหญ่ เม็ดอินเสิร์ทที่มีขนาดใหญ่ขึ้น ความหนาก็จะมากขึ้น และใช้กับด้ามจับที่โตขึ้น ส่งผลให้มีความแข็งแรงมากขึ้น สามารถใช้กลึงงานได้ลึกและหนักขึ้นด้วย

5. วัสดุชิ้นงานและการเคลือบผิว (Coating)

เพื่อให้เม็ดมีดทนต่อความร้อนและการสึกหรอ ผู้ผลิตจึงพัฒนาเทคโนโลยีการเคลือบผิว (Coating) สองรูปแบบหลัก

• CVD (Chemical Vapor Deposition) เคลือบหนา ทนความร้อนสูงมาก เหมาะสำหรับงานกลึงทั่วไปถึงงานหนักที่ใช้ความเร็วรอบสูง
• PVD (Physical Vapor Deposition) เคลือบบางแต่เหนียว รักษาความคมของขอบตัดได้ดีเยี่ยม เหมาะสำหรับงานสแตนเลส อลูมิเนียม หรือการกลึงที่ต้องการความแม่นยำสูง

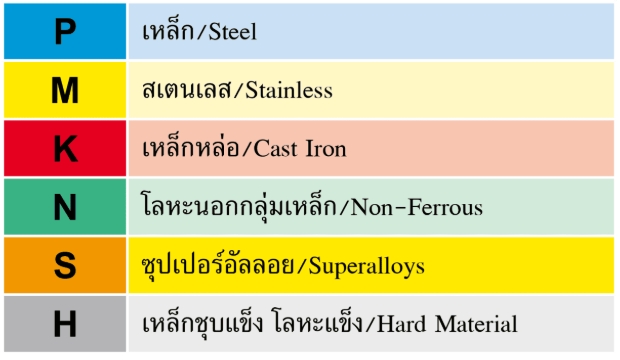

กลุ่มวัสดุตามมาตรฐาน ISO (จำง่ายๆ ด้วยแถบสี)

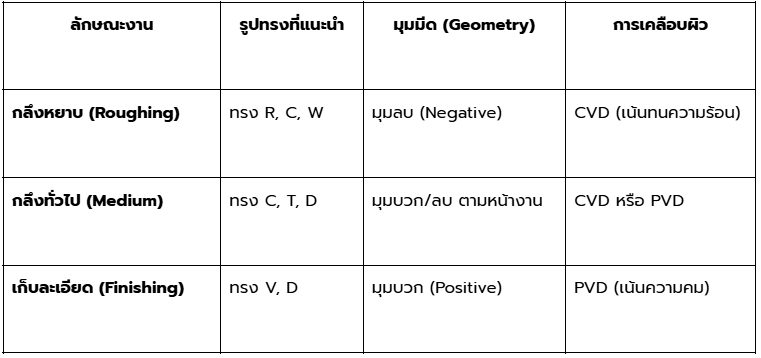

ตารางสรุป เลือกแบบไหนให้เหมาะกับงาน

รูปทรงของเม็ดอินเสิร์ทแต่ละประเภทจะมีลักษณะและเหมาะกับงานแต่ละตามตารางนี้
